Moottoriantenni autoon
Etusivu > Elektroniikka > Antennit ja antennitarvikkeet

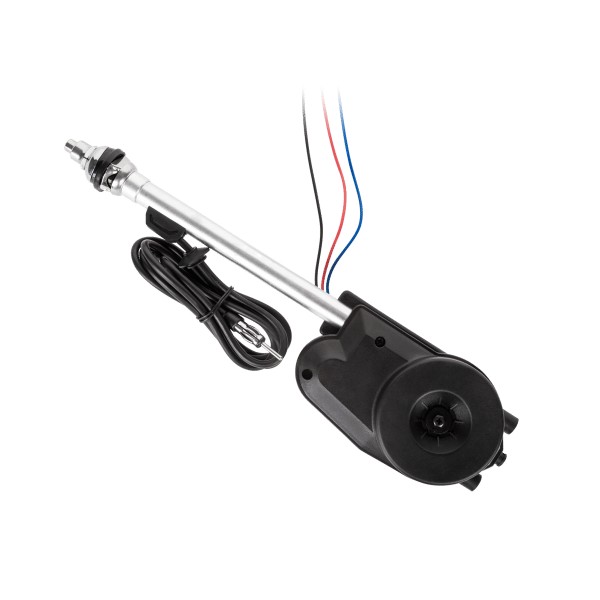

Moottoriantenni radiosignaalin vastaanottoon, käyttöjännite 12 VDC. Antenniosan pituus 95cm. "Lokasuojan" sisälle menevän osan pituus 33cm. Paino n. 620g. Ohjausvirta 50mA. Kokonaisvirrankulutus kun antenni on liikkeessä ylös tai alas < 500mA.
Antennikaapelin pituus n. 1.3m. Virtajohtojen pituus n. 1.2m, maajohto n. 70cm. Punainen = +, Musta = - (maa), Sininen = antennin ohjaus
Antenni nousee ylös kun siniseen johtoon kytketään +12VDC. Antenni painuu alas kun jännite poistuu.
Punaisessa johdossa tulee olla koko ajan jännite. Antennin ollessa yläasennossa, virrankulutus on 50mA (ohjausvirta). Kun antenni on ala-asennossa ei virrankulutusta ole.
ÄLÄ KOSKAAN YRITÄ VETÄÄ TAI TYÖNTÄÄ TELESKOOPPIANTENNIA KÄSIN TAI ESTÄÄ ANTENNIN LIIKETTÄ ! ANTENNI VOI RIKKOUTUA ! Antennin tulee liikkua vapaasti.
