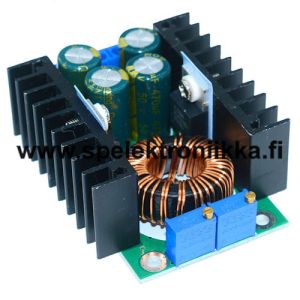

STEP-DOWN DC/DC muunnin 1.25 - 35 V 9A max

Etusivu > Elektroniikka > Komponentit (aktiivi, passiivi, opto) > Aktiivikomponentit, puolijohteet > Regulaattorit > DC/DC jännitemuuntimet, step-up & step-down

STEP-DOWN DC/DC muunnin 1.25 - 35 V 9A max
STEP-DOWN DC/DC muunnin 1.25 - 35 V 9A max
STEP-DOWN DC/DC muunnin 1.25 - 35 V 9A max
Tuotekoodi
MNK-190
EAN
0000000030625
Saatavilla
0 kpl
Toimituskulut alk.
18,00 €
14,34 € ALV 0,00 %
kpl

STEP-DOWN DC/DC muunnin 1.25 - 30 V 9A max. Monipuolinen moduuli. Monikierrostrimmereillä saa säädettyä lähtöjännitteen ja virran. Ei sovellu vasta-alkajalle. CV/CC LED osoittaa onko kyseessä vakiojännite vai vakiovirta mode. Huomaa että 9A on jo paljon jatkuvassa käytössä ja kannattaa ottaa huomioon jännitehäviön tuottama lämpö varsinkin isoilla input jännitteillä jos input jännite on lähellä output jännitettä voi tästä saada ulos tuon 9A jonkin aikaa.  Jos moduuli vinkuu huomattavasti on silloin kyseessä tyypillisesti aivan liian suuri kuormitus. Maksimi sisäänmenojännite 32VDC. Ulostulojännitteen säätöalue (riippuu input jännitteestä) n. 1.25 - 30VDC. Mitä pienemmällä input jännitteellä selviät output jännitteeseen verrattuna, sitä pienempi on piiriin jäävä teho ja sitä todennäköisemmin saat maksimivirran ulos. Non isolated eli ei ole galvaanisesti erotettu. Arduino. Oivallinen regulaattori prototyyppien labrauksiin. Tuote ei ole valmis laite, se on komponentti, arduino lisälaitteeksi, hobby labrauksiin ei ammattikäyttöön eikä valmiin laitteen osaksi. Vaatii lisäjäähdytyksen jos osien lämpötila lähentelee 65 astetta.

Input voltage: 5-32V
Output voltage: 1.25-30V (continuously adjustable)
Output Current: 9A (power tube temperature exceeds 65°C add cooling fan)
Constant current range:0.2-9A ( adjustable )
Output Power: Maximum power is about 300W (if temperature exceeds 65°C add cooling fan)
Size: Approx. 2.55*1.88*0.94inch / 6.5*4.8*2.4cm(Length*width*thickness)

Hyviä perusohjeita labraukseen. Älä kuitenkaan suoraan usko ihan kaikkea mitä näissäkin videoissa sanotaan.

https://www.youtube.com/watch?v=emLLK32S3vE

https://www.youtube.com/watch?v=EiAlxuY8tTs
