STEP-DOWN DC/DC-MUUNNIN konvertteri 1,5-35V 2A näytöllä ja IC piirillä LM2596S

Etusivu > Elektroniikka > Komponentit (aktiivi, passiivi, opto) > Aktiivikomponentit, puolijohteet > Regulaattorit > DC/DC jännitemuuntimet, step-up & step-down

STEP-DOWN DC/DC-MUUNNIN konvertteri 1,5-35V 2A näytöllä ja IC piirillä LM2596S
STEP-DOWN DC/DC-MUUNNIN konvertteri 1,5-35V 2A näytöllä ja IC piirillä LM2596S
STEP-DOWN DC/DC-MUUNNIN konvertteri 1,5-35V 2A näytöllä ja IC piirillä LM2596S
Tuotekoodi
MNK-145
EAN
0000000246293
Saatavilla
0 kpl
Toimituskulut alk.
9,00 €
7,17 € ALV 0,00 %
kpl

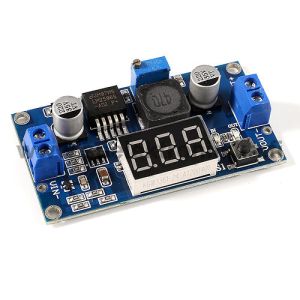

STEP-DOWN DC/DC-MUUNNIN konvertteri 1,5-35V 2A näytöllä ja IC piirillä LM2596S. Input 4 ... 40VDC max. Tulojännite pitää olla 4V suurempi kuin output jännite. Outputsäätö trimmerillä 1.5V ... 35V. Maksimivirta 2A riippuu tietenkin jännitehäviöstä. Kannattaa tutustua LM2596 datoihin. Huomaa että 2A on jo paljon jatkuvassa käytössä ja kannattaa ottaa huomioon jännitehäviön tuottama lämpö varsinkin isoilla input jännitteillä jos outputjännite on pieni. Jos moduuli vinkuu huomattavasti on silloin kyseessä tyypillisesti aivan liian suuri kuormitus. Ei niinkään valmiiden laitteiden osaksi, mutta oivallinen regulaattori komponentti prototyyppien labrauksiin.

1. Painamalla painiketta saat näytön näyttämään joko sisäänmenojännitettä tai ulosmenojännitettä.
2. LED:it IN ja OUT näyttävät kumpi jännitemittaus on menossa.
3. Näytön saa sammutettua jos painat painikkeesta noin 5s ajan.
