RCWL-0516 microwave radar motion sensor

Etusivu > Arduinot moduulit jne ...

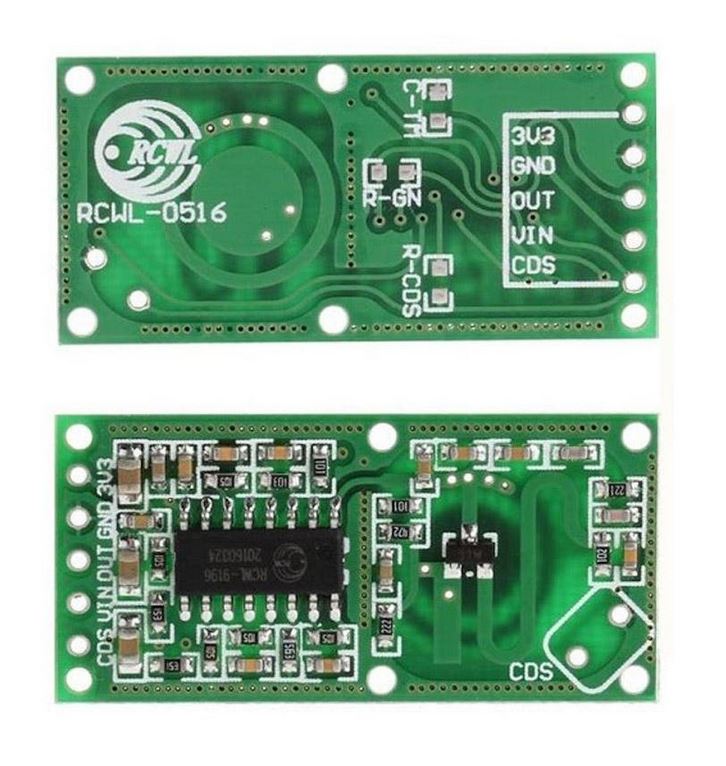

RCWL-0516 microwave radar motion sensor
RCWL-0516 microwave radar motion sensor
RCWL-0516 microwave radar motion sensor
Tuotekoodi
SRC323995
Toimituskulut alk.
3,00 €
2,42 € ALV 0,00 %
kpl

Tuote SRC323995. RCWL-0516 microwave radar motion sensor. Arduino ja muihin koekytkentöihin, runsaasti ohjeita netissä. Kuten aina RF kytkentöjen kanssa, koekytkentälevy ei ole kyllä paras labrauksiin jos haluaa härvelin toimivan odotetusti. Monissa sovelluksissa tämä moduuli on paljon käytännöllisempi kuin PIR. Tämä huomaa kulkijat vaikkapa ohuen seinänkin läpi, aikuisten oikeasti maksimietäisyys ilmaisulle 5VDC käyttöjännitteellä on noin 3 - 5m avoimessa tilassa. Logiikkalähtö 5V ilmaisun ollessa päällä. Piirilevyllä olevan resonaattorin suunta vaikuttaa ilmaisuetäisyyteen eli mitä enempi piirilevypinta-alaa on ilmaistavaan kohteeseen sitä paremmin ilmaisee. Kokeilemalla huomaa kyllä. Käyttöjännite 5VDC. Näille moduuleille luvataan aika hurjia käyttöjännitealueita joissain keskustelupalstoilla ja ohjeissa mutta älä usko niihin ja käytä vain 5VDC. Tämäkin moduuli on tarkoitettu jo pidemmälle ehtineelle elektroniikkaa ja Englanninkieltä hallitsevalle henkilölle.

Kannattaa ehdottomasti tutustua käyttöohjeet osiossa oleviin linkkeihin !

Erittäin hyödyllisiä linkkejä koskien asiaa:

https://www.youtube.com/watch?v=vTFFhwAtylU

http://www.handsontec.com/dataspecs/sensor/radar-sensor.pdf

https://github.com/jdesbonnet/RCWL-0516/

https://img.filipeflop.com/files/download/Datasheet_rcwl-0516.pdf

https://www.researchgate.net/publication/322096918_Radar_Detector_RCWL-0516_generator_model
