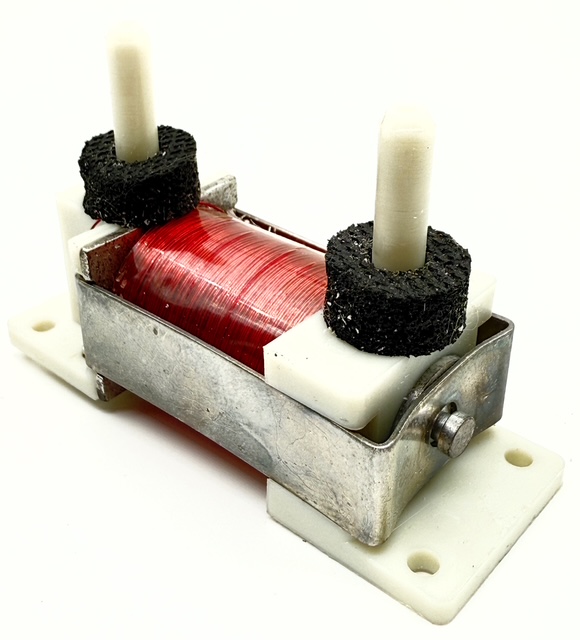

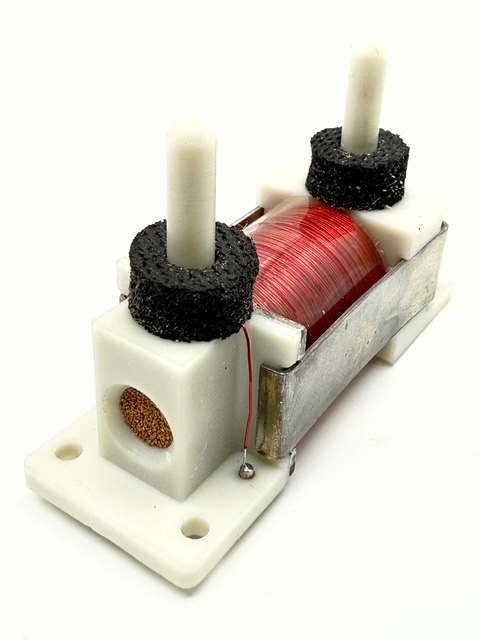

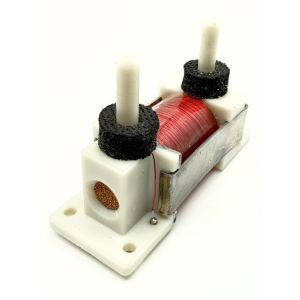

Magneettiventtiili 12V "kaksitieventtiili", kontaktit esim. piirilevylle. Laipassa neljä kiinnitysreikää halk. n. 3 mm. Laippa 25 x 70 mm. Kun jännitettä ei ole käämissä, kulkee ilma / kaasu / (tai neste) liittimien kautta. Kun jännite on käämin navoissa kulkee virtaus päädyssä olevan pienireikäisen suotimen ja sen vieressä olevan liittimen kautta. Liittimiin sopii sisähalkaisijaltaan n. 5mm letku. Käämin vastus n. 35 ohm, mäntä liikkuu vielä n. 8VDC jännitteellä, silloin virrankulutus on n. 200 mA, 14VDC / n. 400mA.
-----

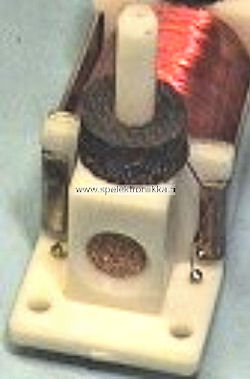

Maksimipaine n. 3.5 BAR. Ei tarvitse vastapainetta toimiakseen. Mäntä ja jousi on samassa tilassa virtaavan ilman / kaasun / veden kanssa. Varsinaisesta nesteiden siedoista ei tietoa, tuote on tehty teollisuuskäyttöä varten, ei lelu. Suotimen sihtiosa messinkiä, venttiili kestävää muoviseosta. Liittimien sisäreikä n.2 mm,suotimen reikä n.0.4 mm (sihdin alla). Sihtiosa upotettu venttiiliin, ulkohalkaisija n. 7.5 mm. Messinkistä sihtiä ei saa poistettua rikkomatta sitä.
-----
Kokeilimme seuraavaa: Poistettaessa sihti, reikää voi tarvittaessa suurentaa varovasti poraamalla max. 1 - 2 mm kokoon, jos poraat reiän liian isoksi ei männän päässä oleva muovikartio sulje reikää tiiviisti. Varo ettei roskia pääse sisälle. Porattaessa kannattaa kytkeä käämiin veto päälle jolloin sisällä olevan männän pää siirtyy hieman irti pinnasta. Sihdin reikään sai kiinnitettyä muoviletkun liimaamalla.
