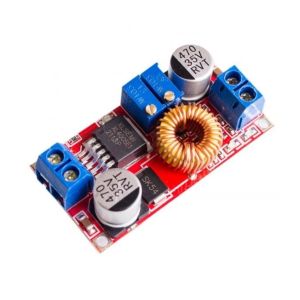

STEP-DOWN DC/DC-MUUNNIN 0.8-30V / 5A max. moduuli

Etusivu > Arduinot, moduulit jne > Step down

STEP-DOWN DC/DC-MUUNNIN 0.8-30V / 5A max. moduuli
STEP-DOWN DC/DC-MUUNNIN 0.8-30V / 5A max. moduuli
STEP-DOWN DC/DC-MUUNNIN 0.8-30V / 5A max. moduuli
STEP-DOWN DC/DC-MUUNNIN 0.8-30V / 5A max. moduuli
Tuotekoodi
MNK-170
EAN
0000000233347
Toimituskulut alk.
9,00 €
7,17 € ALV 0,00 %
kpl

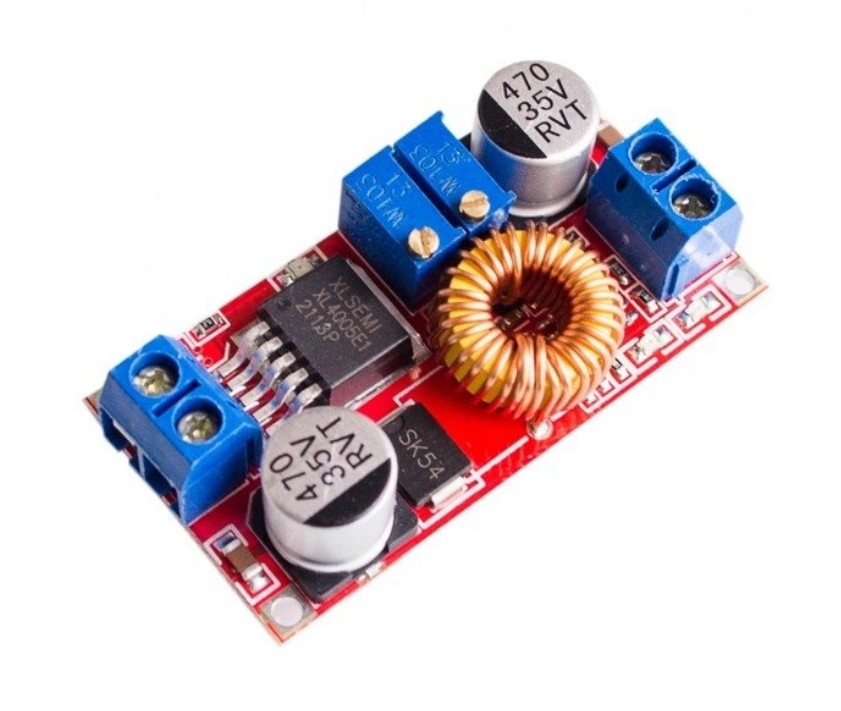

STEP-DOWN DC/DC-MUUNNIN 0.8-30V / 5A max. moduuli. Monipuolinen moduuli. Monikierrostrimmereillä saa säädettyä lähtöjännitteen ja virran. CV/CC LED osoittaa onko kyseessä vakiojännite vai vakiovirta mode. Lisäksi piirilevyllä on LED:it latauskäyttöä varten "charging" ja "full". Huomaa että 5A on jo paljon jatkuvassa käytössä ja kannattaa ottaa huomioon jännitehäviön tuottama lämpö varsinkin isoilla input jännitteillä jos input jännite on lähellä output jännitettä voi tästä saada ulos tuon 5A. Joka tapauksessa kannattaa käyttää jonkinlaista jäähdytyslevyä. Jos moduuli vinkuu huomattavasti on silloin kyseessä tyypillisesti aivan liian suuri kuormitus. Maksimi sisäänmenojännite 32VDC. Ulostulojännitteen säätöalue (riippuu input jännitteestä) n. 0.8 - 30VDC. Mitä pienemmällä input jännitteellä selviät output jännitteeseen verrattuna, sitä pienempi on piiriin jäävä teho ja sitä todennäköisemmin saat maksimivirran ulos. Non isolated eli ei ole galvaanisesti erotettu. Arduino. Oivallinen regulaattori prototyyppien labrauksiin. Tuote ei ole valmis laite, se on komponentti, hobby labrauksiin ei ammattikäyttöön.

Täällä selitetään moduulin toimintaa aika hyvin:

https://www.electroschematics.com/dc-module/

XL4015 -piirillä toteutettu step down moduuli.

Tulojännite: 5V - 32V
Lähtöjännite säädettävissä alueella: 0.8 V - 30 V.
Suurin lyhytaikainen lähtövirta optimiolosuhteissa: 5 A max. (käytettäessä jäähdytystä)
Hakkuritaajuus: 180KHz
Neljä kiinnitysreikää, halkaisija on 2 mm
Piirilevyn koko: 51 x 26 x 12 mm
