Relekortti relemoduuli optoerottimella kaksi 5V relettä
Relekortti relemoduuli optoerottimella kaksi 5V relettä
Relekortti relemoduuli optoerottimella kaksi 5V relettä
Relekortti relemoduuli optoerottimella kaksi 5V relettä
Tuotekoodi
MLD-006
EAN
0000000247184
Toimituskulut alk.
6,00 €
4,78 € ALV 0,00 %
kpl

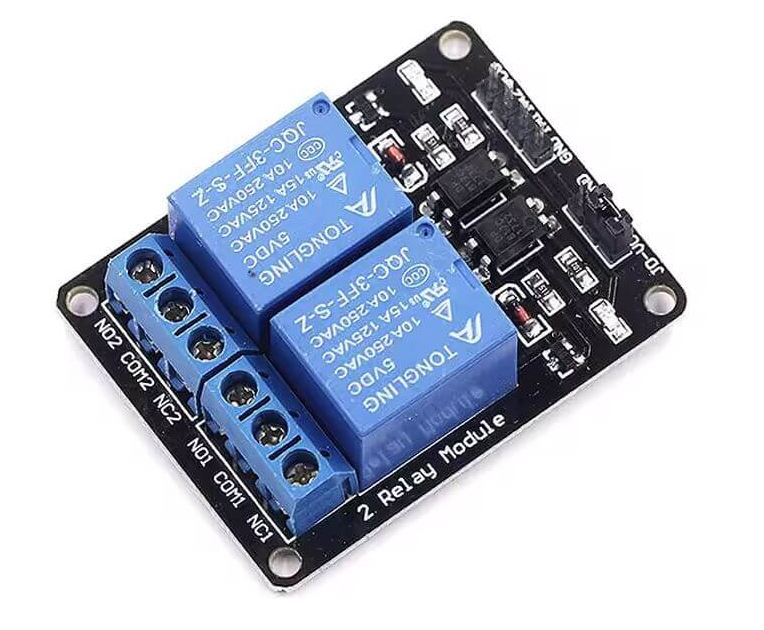

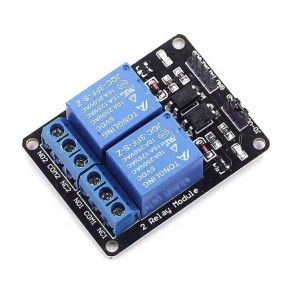

Relekortti optoerottimella kaksi 5V relettä kummassakin 1xvaihto, liipaisu valittavissa. Käyttöjännite 5VDC. Releen kontaktien kautta ei suositella kytkettäväksi 230VAC jännitettä maksimi jännite 50V AC/DC tämä ei ole valmis laite vaan komponentti, ei ammattikäyttöön vaan opetukseen, arduino labrailuun jne ... Voit valita releen vetotyylin tuomalla 5VDC "1" tai "0" tilan IN liittimeen. Piirilevyllä olevalla jumpperilla saa valittua kumpi tila on käytössä. Power "ON" ja releen "veto" LED:it.



5V 2-Channel Relay interface board.
Equiped with high-current relay, AC250V 10A ; DC30V 10A
Indication LED’s for Relay output status (Red color) & Power (Green color).
High / Low input signal trigger selection by jumper. Support NPN / PNP PLC extension / Selectable Positive / negative trigger signal.

Terminals:

DC+ Power supply Positive 5V DC
DC- Power supply Negative 0V DC = GND
IN: Signal Input Can be TTL High / Low depends on jumper setting
NO: Dry contact normally Open
COM: Dry contact Common
NC: Dry contact normally Close
High / Low Level TTL Trigger setting:

High level trigger: Short the Pin HIGH & COM
Low level trigger: Short the Pin LOW & COM
