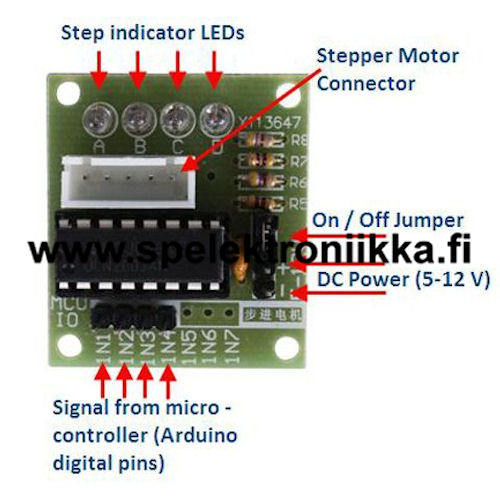

ULN2003 askelmoottorin ohjainkortti, vihreä
ULN2003-ohjainkortilla voidaan ohjata pieniä askelmoottoreita mikrokontrollerin avulla. Kortti soveltuu erityisesti 28BYJ-48-askelmoottorille sekä Arduino-, Raspberry Pi- ja muihin elektroniikka- ja automaatioprojekteihin.
- Perustuu ULN2003 Darlington-transistoriohjainpiiriin
- Käyttöjännite 5 - 12VDC
- Virrankesto max 500mA/kanava
- Soveltuu askelmoottoreiden ohjaamiseen
- Yhteensopiva yleisen 28BYJ-48-askelmoottorin kanssa
- Ohjattavissa Arduino-, Raspberry Pi- ja muilla mikrokontrollereilla
- Neljä ohjaustuloa askelmoottorin vaiheille
- LED-merkkivalot helpottavat ohjaussignaalien seurantaa
- Valmis moottoriliitin ( 6-napainen XH -liitin r.2mm) helpottaa kytkentää
- Soveltuu robotiikkaan, automaatioon ja mekanismien liikkeenohjaukseen
- Piirilevyn väri vihreä
Ohjainkortilla voidaan toteuttaa askelmoottorin pyörimissuunnan ja askelluksen hallinta mikrokontrollerin ohjaussignaaleilla. Käyttöjännite ja moottorin sähköiset arvot tulee varmistaa ennen kytkentää.
