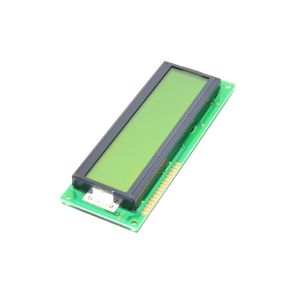

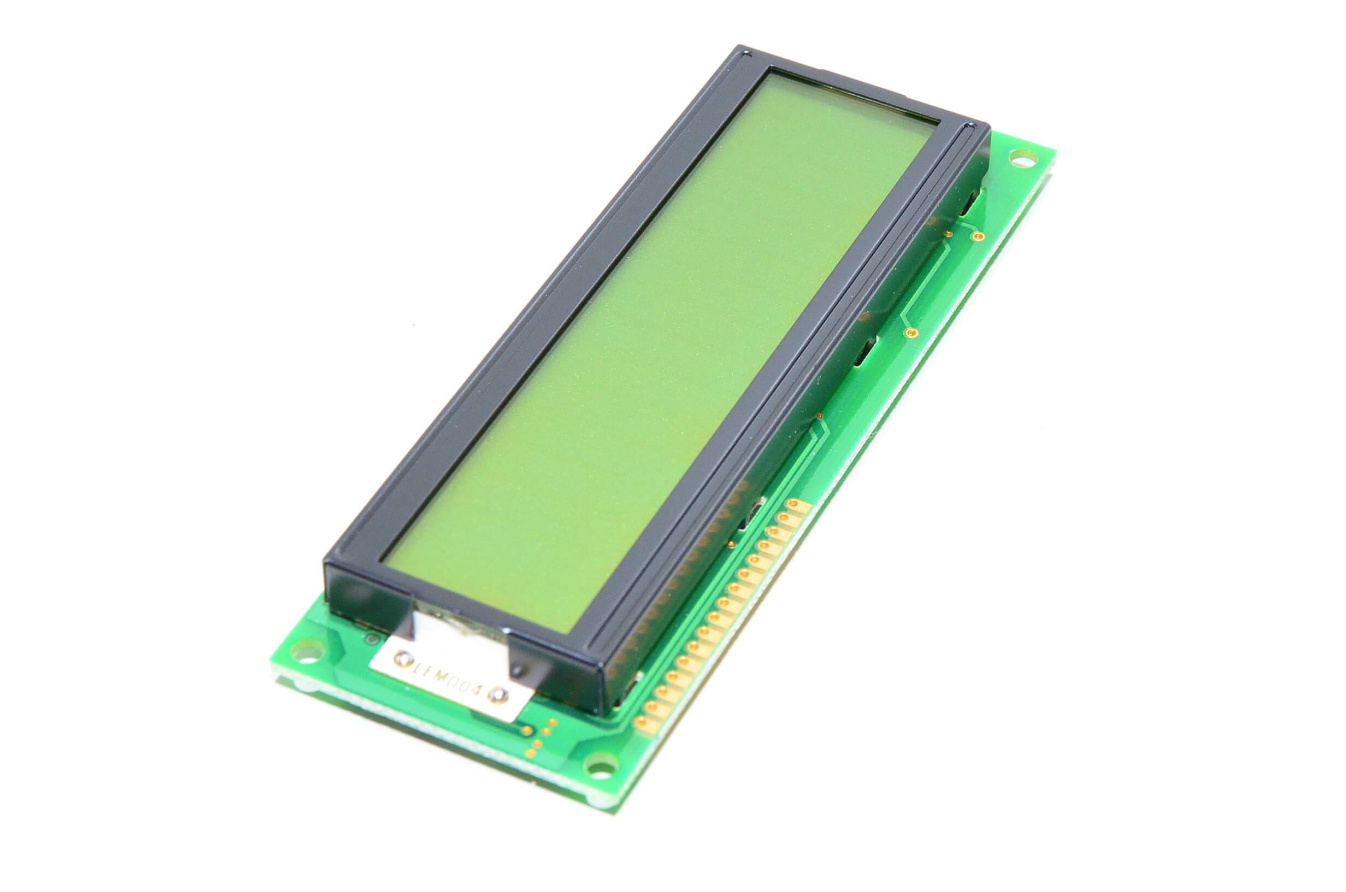

LCD näyttö LM1125SYLU1 2x16 merkkiä, taustavalo

Main Page > Electronics > LCD-näytöt

LCD näyttö LM1125SYLU1 2x16 merkkiä, taustavalo
Product code
MEB-012
EAN
0000000025492
Delivery costs from
6,00 €
4,78 € VAT 0,00 %
pcs

LCD -näyttö LM1125

Taustavalo, 2x16 merkkiä (2 -rivinen, 16 -merkkiä/rivi). Ohjain on HD 44780 yhteensopiva.

Taustavalon virranrajoitusvastukset näytön piirilevyllä. Laita kuitenkin 3.9 ... 8.2 ohm min. 1W sarjavastus taustavalon anodille, koska pitempiaikaisessa valonpoltossa 5 voltin jännitteellä piirilevyllä olevat SMD -vastukset läpenevät huomattavasti.

Piirilevy 44 mm x 122 mm, näyttöikkuna 24 mm x 99 mm.

SPEKSIT

  • Käyttöjännite:
    • 5VDC
  • Näytön väri:
    • Vihreä
  • Merkkien väri:
    • Musta
  • Näytön tyyppi:
    • STN tai TN alfanumeerinen pistematriisi LCD näyttö
  • Ohjaustapa:
    • Hitachi HD44780 yhteensopiva
  • Nimelliset piirilevyn mitat:
    • 122x44x13,5mm (todelliset yksilöt +/-0.2mm)
  • Näyttöelementin ulkomitat:
    • 104.85x36x9mm
  • Sähköinen liitäntätapa:
    • 16x kullattua kaksipuoleista juotospädiä 1mm rei'illä, 2.54mm jaolla
  • Näytön rakenne:
    • 16x merkkiä 4x rivillä, kullakin merkillä on 8x5 pixeliä
  • Merkin mitat:
    • 4.75x2.9mm
  • Käyttölämpötila:
    • -20...70°C
