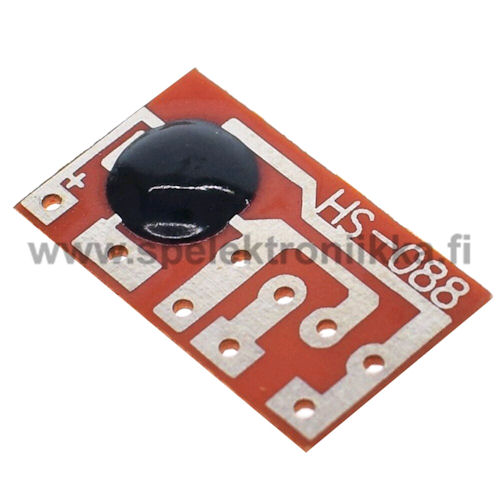

Ding Dong ovikellomoduuli HS008 erittäin helppo kytkentä

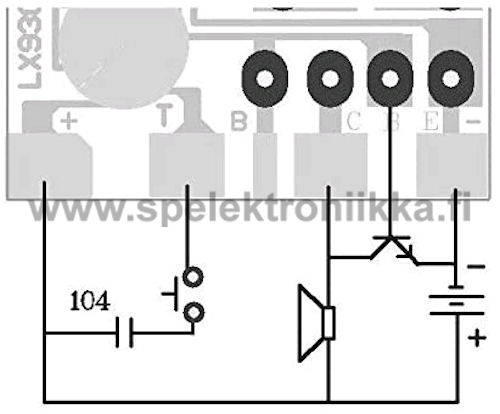

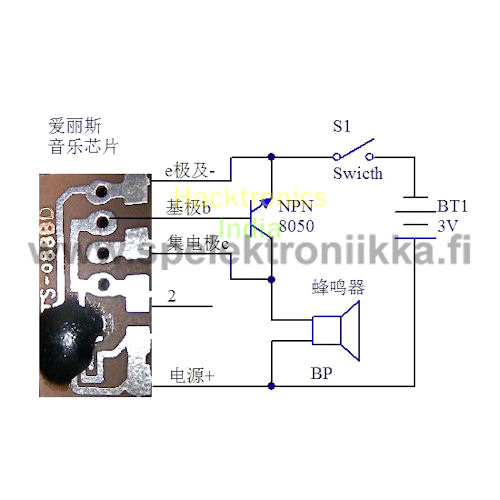

Ding Dong ovikellomoduuli HS008 erittäin helppo kytkentä. Toimii vaikkapa 2 x 1.5V paristoilla, kaiuttimeksi 8 ohm tai suurempi, transistoriksi vaikkapa BC547 (saa tinattua levylle), kondensaattori 100nF. Netissä paljon tietoa ko. moduulista. Kuvissa on 2 erillaista kytkentää netistä, toinen ei vie virtaa lepotilassa ollenkaan ja toinen vie lepotilassa hyvin vähän virtaa, mutta vaatii vielä sen kodensaattorin.

Todella yksinkertainen ovikellopiiri, saa liipaistua tietenkin myös muilla tavoilla kuin painonapilla.
