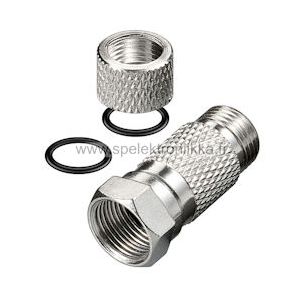

F -liitin, kierrettävä kosteussuojattu ammattilaatua 7.2 - 7.3 mm kaapelille
Product code
109941
Delivery costs from
1,00 €
0,81 € VAT 0,00 %
pcs

Tuote 109941. F -liitin, kierrettävä kosteussuojattu ammattilaatua 7.2 - 7.3 mm kaapelille. Nikkelöityä kuparia, iso mutteri. F -liittimistä sanotaan että sen ja sen paksuiselle kaapelille, mitta tarkoittaa kaapelin ulkohalkaisijaa silloin kun suojafoliot ja punokset on käännetty kaapelin kuoren päälle. Sopii mm. kaapeille:
Tuote 109935
Tuote 109936
Tuote 109937
Tuote 109938

F liittimen asennusohje kaapeliin, yltiölyhyt oppimäärä.

1. Kuori kaapelista kuorta pois sopiva pituus.
2. Taivuta suojafoliot ja punokset kuoren päälle.
3. Kuori keskijohdin näkyviin sopivalta pituudelta.
4. Tälläile ja katsele olisikko kuorinta onnistunut.
5. Kierrä F liitin kaapeliin kiinni, eli nuo foliot ja punokset jäävät kaapelin kuoren ja F liittimen väliin puristuksiin.
6. Katso että keskijohtimen eriste on likimain liittimen pohjassa siten ettei keskijohdin pääse koskettamaan liittimen runkoa.
7. Katkaise keskijohdin liittimen pinnan tasalta tai aavistuksen verran syvemmältä.
8. Siisti liittimen takaosasta törsöttävät folion ja punoksien rietaleet pois.
