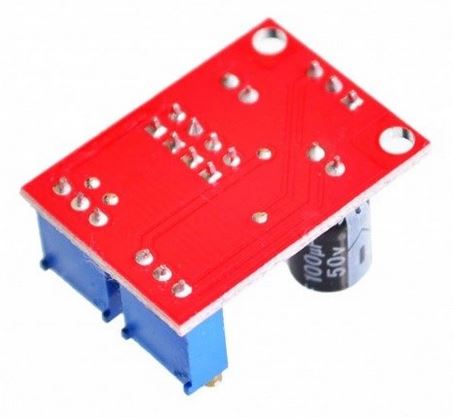

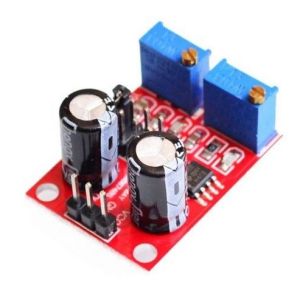

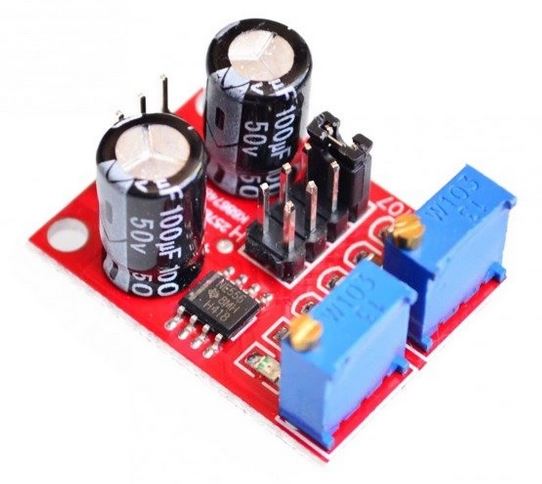

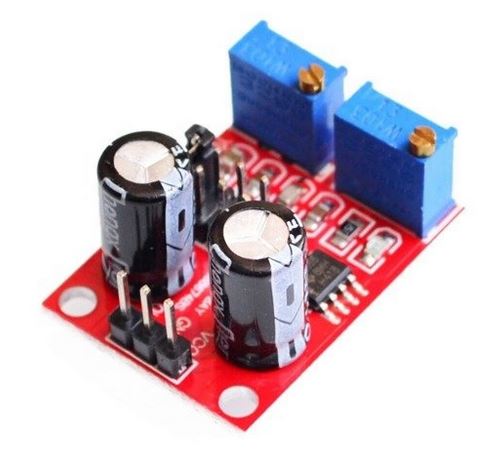

NE555 kanttiaaltogeneraattori

NE555 kanttiaaltogeneraattori taajuus ja pulssisuhde säädettävissä.
Neljä aluetta valittavissa oikosulkupaloilla.
Kokonaistaajuuskaista n. 1 Hz - 200 kHz.
Kytkiksessä trimmerit on merkitty J6 ja J7.

• Power supply: 5V-15V.
• At 5V, 15mA output;
• At 12V output 35mA
• Amplitude: 4.2V V-PP to 11.4V V-PP.
• Maximum output: >=15MA (5V, V-PP 50%),
• >=35MA (12V , V-PP 50%)
• To choose:
  • LF file: 1Hz ~ 50Hz
  • IF file: 50Hz ~ 1kHz
  • High-frequency file: 1KHz ~ 10kHz
  • HF file: 10kHz ~ 200kHz
• Low level - LED on
• High level - LED off
• Low frequency - LED blinks
