PCM1802 105 dB SNR stereo ADC -moduuli

PCM1802 105 dB SNR stereo ADC -moduuli

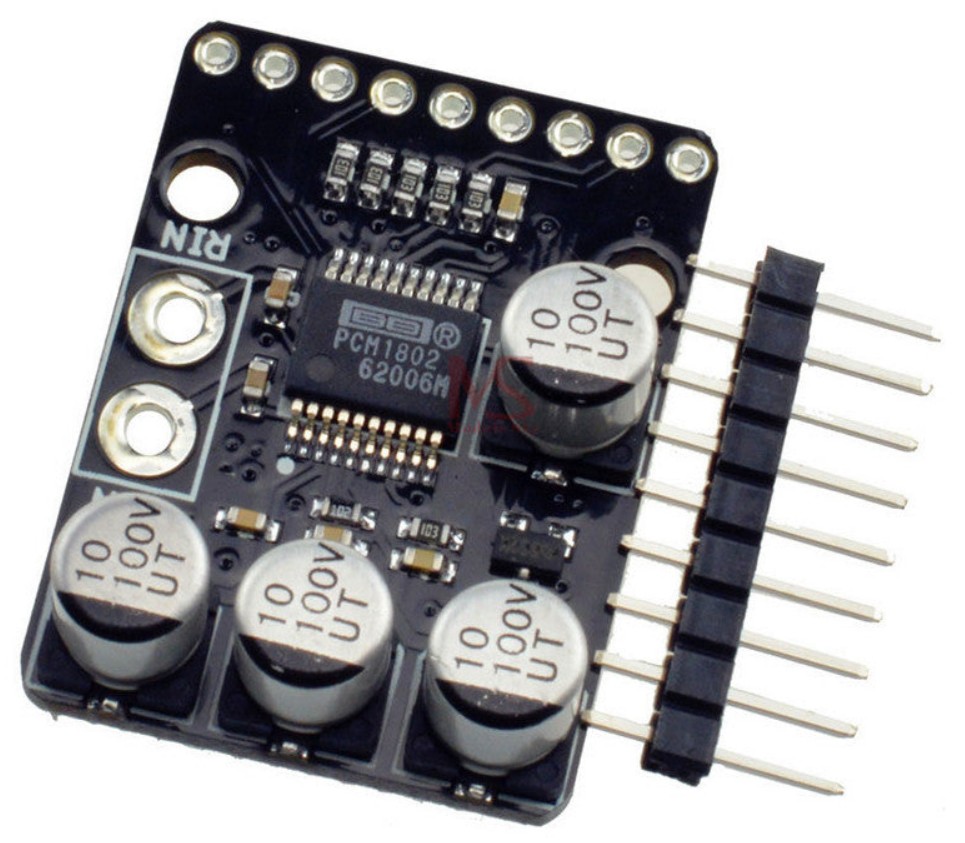

PCM1802-pohjainen stereo ADC -moduuli on suunniteltu korkealaatuiseen äänisignaalin digitointiin.

• Piiri: PCM1802
• Stereo analogi–digitaalimuunnin (ADC) 24-bit 96kHz
• Signaali-kohinasuhde (SNR): 105 dB
• Suunniteltu audio- ja elektroniikkaprojekteihin
• Käyttöjännite 3VDC

Specifications:

• 24-Bit Delta-Sigma Stereo A/D Converter
• Single-Ended Voltage Input: 3 V_P–P
• Antialiasing Filter Included
• Oversampling Decimation Filter
  • Oversampling Frequency: ×64, ×128
  • Pass-Band Ripple: ±0.05 dB
  • Stop-Band Attenuation: –65 dB
  • On-Chip High-Pass Filter: 0.84 Hz (44.1 kHz)
• High Performance
  • THD+N: 96 dB (Typical)
  • SNR: 105 dB (Typical)
  • Dynamic Range: 105 dB (Typical)
• PCM Audio Interface
  • Master and Slave Mode Selectable
  • Data Formats: 24-Bit Left-Justified; 24-Bit I²S; 20-bit or 24-Bit Right-Justified
• Sampling Rate: 16 kHz to 96 kHz
• System Clock: 256 f_S, 384 f_S, 512 f_S, 768 f_S
