Elektroninen ultraäänitutka
Elektroninen ultraäänitutka reagoi havaintoalueensa sisäpuolella tapahtuviin muutoksiin (ihminen, eläin ym). Havaintoalueen laajuus on maksimissaan useita metrejä.
- Käyttöjännite 12VDC (6...15VDC)
- Virrankesto <100mA
- Stand by virta noin 10mA
- Koko: 23mm x 50mm x 70mm
Punainen johto = +12VDC
Musta johto = GND
Ruskea johto = output (open collector)
Jos käytät laitteen ulostulosignaalia esim. ohjaamaan logiikkaa, laita ruskeasta johdosta 4.7kohm ylösvetovastus käyttöjännitteeseen ja ota tieto vastuksen ja johdon välistä. Hälytyslähtö pysyy alhaalla noin sekunnin ajan ja palautuu sitten ylös. Punainen LED pysyy syttyneenä niin kauan kunnes tilanne on normalisoitunut. Huomaa tämä virittäessäsi laitetta. Jos LED palaa ei tutka ole valmiina tunnistamaan uusia hälytyksiä.

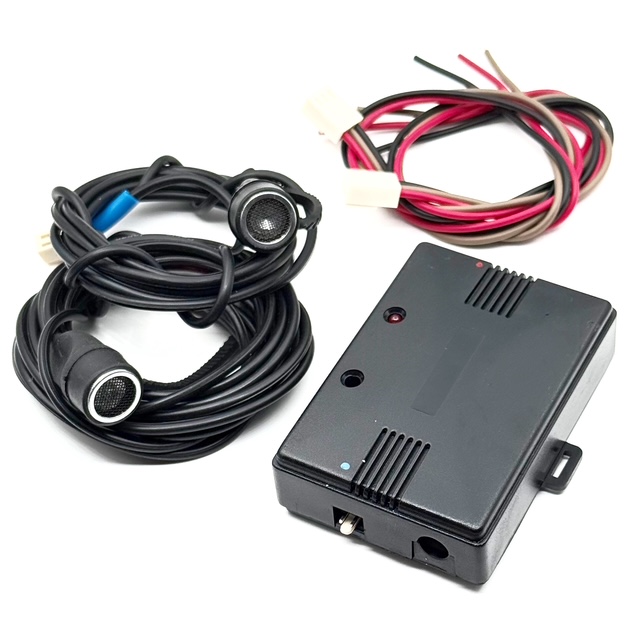

Punaisella merkitty anturi kytketään punaisella merkittyyn liittimeen, ja sinisellä merkitty puolestaan sinisellä merkittyyn liittimeen.
Laitteen päädyssä on trimmeri herkkyydensäätöä varten.
