LCD näyttö Nokia 5110 84x48 pikseliä

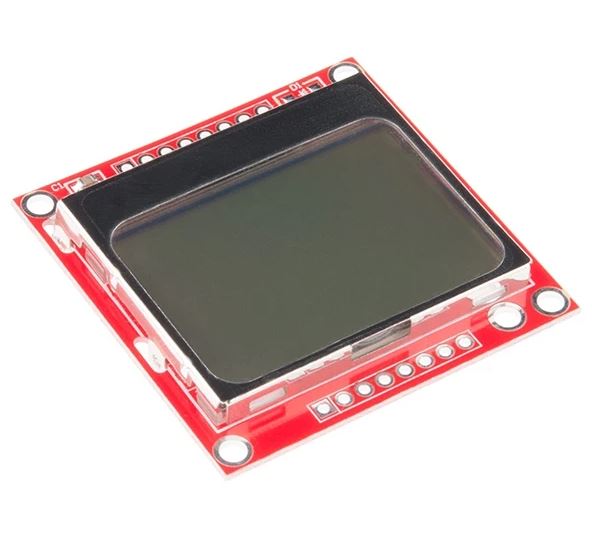

Nokia 5110 graafinen LCD-näyttö
Nokia 5110 on yksinkertainen graafinen LCD-näyttö, joka soveltuu moniin sovelluksiin. Alun perin se oli suunniteltu matkapuhelinnäytöksi, mutta nyt se on helppo ottaa käyttöön moduulimuodossa.
- Käyttää PCD8544-ohjainta, sama kuin Nokia 3310 -näytössä
- Näytön resoluutio: 84 x 48 pikseliä
- Alhainen virrankulutus CMOS-rakenteen ansiosta
- Sisäinen LCD-jännitteiden ja bias-arvojen generointi → vähemmän ulkoisia komponentteja
- Sarjapohjainen SPI-liitäntä mikrokontrollereille
- Liitännät: RST (reset), CE (chip select), DC (data/instruction), DIN (sarjadata), CLK (sarjakello), VCC, BL (taustavalo), GND
- Käyttöjännite: toimii sekä 3,3 V että 5 V syötöllä
Näyttö soveltuu hyvin sulautettuihin projekteihin, joissa tarvitaan pientä ja vähän virtaa kuluttavaa graafista näyttöä. Suositellaan käytettäväksi esimerkiksi prototyypeissä ja harraste-elektroniikassa.
