PAM8403 D -luokan vahvistinmoduuli 2 x 3W

Etusivu > Arduinot, moduulit jne > Audio

PAM8403 D -luokan vahvistinmoduuli 2 x 3W
PAM8403 D -luokan vahvistinmoduuli 2 x 3W
PAM8403 D -luokan vahvistinmoduuli 2 x 3W
PAM8403 D -luokan vahvistinmoduuli 2 x 3W
Tuotekoodi
MFF-011
EAN
0000000241861
Toimituskulut alk.
3,50 €
2,79 € ALV 0,00 %
kpl

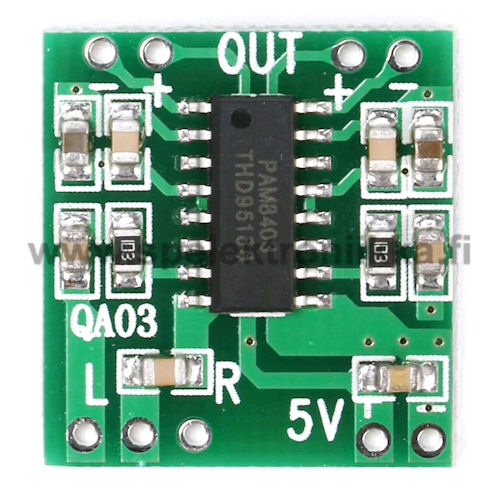

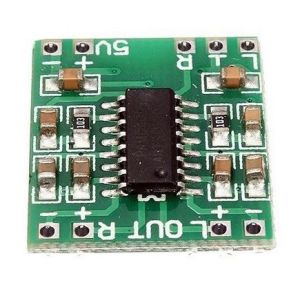

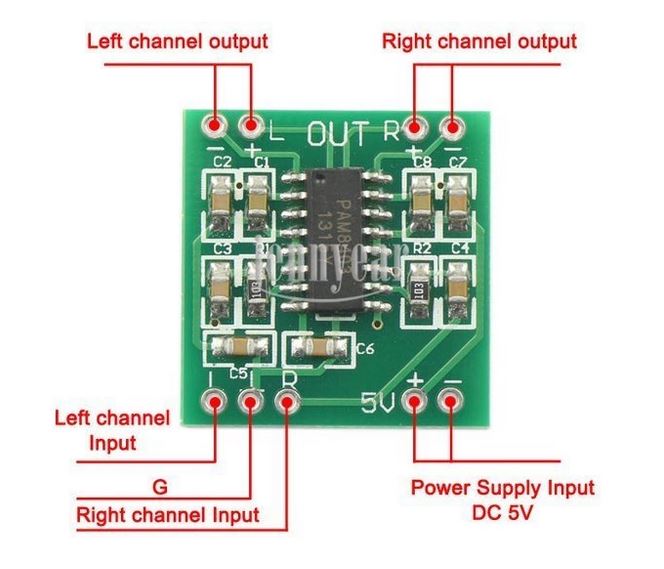

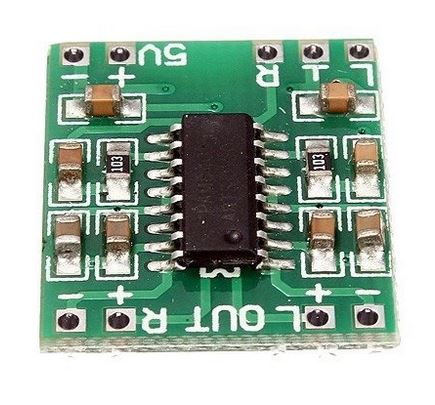

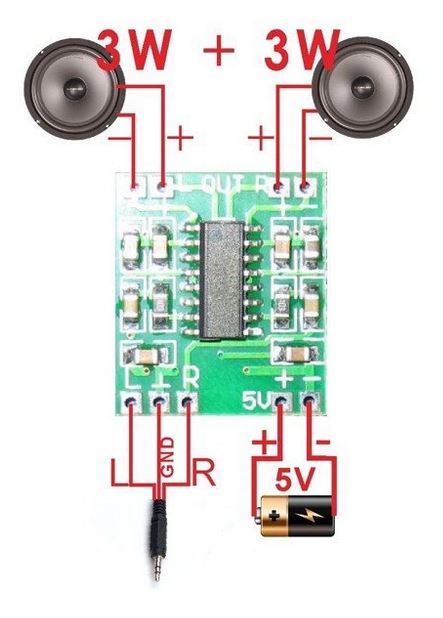

PAM8403 D -luokan vahvistinmoduuli 2x3W minikokoinen piirilevy. HUOM ! Muista kytkeä kaiuttimet paikoilleen ennenkuin laitat virrat päälle D -luokan vahvistinpiirin rikkoutumisvaara on suuri myös silloinkin jos kaiutinliitokset pätkii tms. D -luokan vahvistimien kanssa ole tarkkana ettet ylitä maksimi käyttöjännitettä etkä kytke vahingossa käyttöjännitettä väärinpäin.

Käyttöjännite 2.5 ... 5 VDC eikä missään tapauksessa yli 5.5V, piiri särkyy jos käytät yli 5V jännitettä, ei siedä myöskään jännitteen väärinpäin kytkentää. Kaiuttimiksi 4 - 8 ohm.

Muistathan että kaikki digitaaliset vahvistimet käytettynä ilman suodatusta voi aiheuttaa häiriöitä RF -puolelle.

  • Supply voltage: 3,6 - 5,5 V
  • Output speaker impedance: 4 - 8 Ohms
  • Signal-to-noise ratio: 90dB
  • Frequency response: 20Hz-20KHz
  • Efficiency: > 90%
  • Dimensions: 19x21 mm
