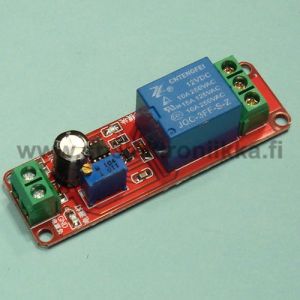

Ajastin viiverele 12V piirilevymoduuli viive n. 1s - 10s

Ajastin viiverele 12V piirilevymoduuli viive n. 1s - 10s esim. Arduino käyttöön ym ... Käyttöjännitealue millä kytkentä vielä toimii n. 10 - 14VDC. Maksimikäyttöjännite on tuo 14V tasajännitettä, ylijännite tuhoaa moduulin. Vcc = +12V ja GND = maa. Virrankulutus lepo n. 15mA veto n. 45mA. Releen kärkien virrankesto max. 10A, piirilevyn vetojen eristevälit eivät täytä vaatimuksia 230VAC käyttämisestä releen koskettimissa. Piirilevyn koko n. 21 x 68mm. Lue käyttöohje.

Toiminta: Kun virta ei ole päällä, rele on lepoasennossa ja NC ja COM nastat ovat yhdessä. Kun virta kytketään, alkaa ajastus ja säädetyn ajan jälkeen rele muuttaa tilaansa. Tällöin COM napa kytkeytyy NO napaan ja pysyy kytkeytyneenä siihen asti kunnes käyttöjännite poistuu. Käyttöjännitteen poistuessa rele palautuu lepotilaan ja NC ja COM nastat kytkeytyvät taas yhteen.
Kun virta kytketään päälle syttyy punainen LED. Kun viive on ohi ja NO ja COM nastat kytkeytyvät yhteen, syttyy vihreä LED.
Trimmerillä voi säätää releen kytkentäviivettä välillä n. 1s - 10s. Jos kaksinkertaistat elkon arvon viive suurinpiirtein kaksinkertaistuu, määrättömiin ei viivettä kuitenkaan voi tuolla tavalla kikkailla.
