Shindengen 12V push tubular solenoidi F88874

Etusivu > Elektroniikka > Magneetit > Solenoidit

Shindengen 12V push tubular solenoidi F88874
Shindengen 12V push tubular solenoidi F88874
Shindengen 12V push tubular solenoidi F88874
Tuotekoodi
103538
Toimituskulut alk.
6,80 €
5,42 € ALV 0,00 %
kpl

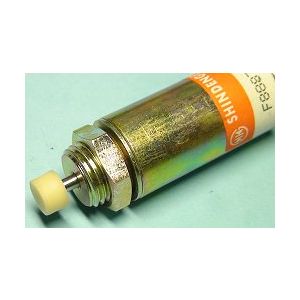

Tuote 103538. SHINDENGEN series 190 push tubular solenoid F88874. Arduino ym. robotti kytkentoihin jne ... Nimellisjännite 12 VDC, käämin vastus 18.6 ohm, 11V 100% duty cycle, jopa 35V 10% duty cyclellä. Muovinappi männän päässä, nappi Ø 8mm, mäntätappi Ø 3mm työntöliike n. 5mm. Myös ”plungerin” (männän) toisen pään liikettä voi hyödyntää monissa sovelluksissa. Käytetään yleisesti teollisuuden automaatiosovelluksissa, peleissä, mittalaitteissa, rahankäsittelylaitteissa, jigeissä ... tyypillisesti sovelluksissa missä vaaditaan solenoidilta luotettavaa toimintaa ja pitkäikäisyyttä. Halkaisija 19 mm, pituus 63 mm, asennusaukko 14 mm, kiinnitetään laitteeseen mutterilla. Kun ohjausjännitettä ei ole, plunger liikkuu vapaasti. Työntösolenoidi. Toimii vielä 5V:in jännitteellä. Paino 85g.

Solenoidit kestävät nopeita ohjausjännitejaksoja paljon suuremmillakin jännitteillä kuin mainituilla nimellisvetojännitteillä. Mitä suurempi jännite sitä suurempi vetovoima ja vetopituus. Sopiva vetojännite eri sovelluksiin löytyy kokeilemalla. Mitä pienemmällä jännitteellä tullaan toimeen, sitä parempi (käämi ei lämpene, eikä pala poikki). Solenoidit eivät kestä pitkäjaksoista ”vedätystä” ylijännitteellä juuri tuon lämpenemisen vuoksi. Joistakin solenoideista speksejä
nettisivujemme speksit osiossa. ”Plunger” = kara = mäntä näissä kirjoituksissa.

VETOVOIMA ON PIENI KUN MÄNTÄ ON KAUKANA KÄÄMISTÄ, ILMOITETTU VETOPITUUS SOLENOIDEILLA JOILLA ON IRTOMÄNTÄ ON MAKSIMIETÄISYYS JOLLOIN MÄNTÄ VIELÄ JAKSAA LIIKKUA ILMAN KUORMAA. TYYPILLISESTI ”HYÖTY” ETÄISYYS ON JOISTAKIN MILLIMETREISTÄ JOPA YLI KYMMENEENKIN.
