Viiveaika voidaan asettaa painikkeilla. Asetettu arvo tallentuu muistiin, joten seuraavan virrankytkennän jälkeen laskenta tapahtuu aiemmin asetetun arvon mukaisesti (asetuksen säilytys virran katkaisun jälkeen). Viive voidaan asettaa välille 1–999 sekuntia, ja LED-näytön lukema muuttuu sekunnin välein. Viiveen pituus asetetaan moduulissa olevilla painonapeilla.

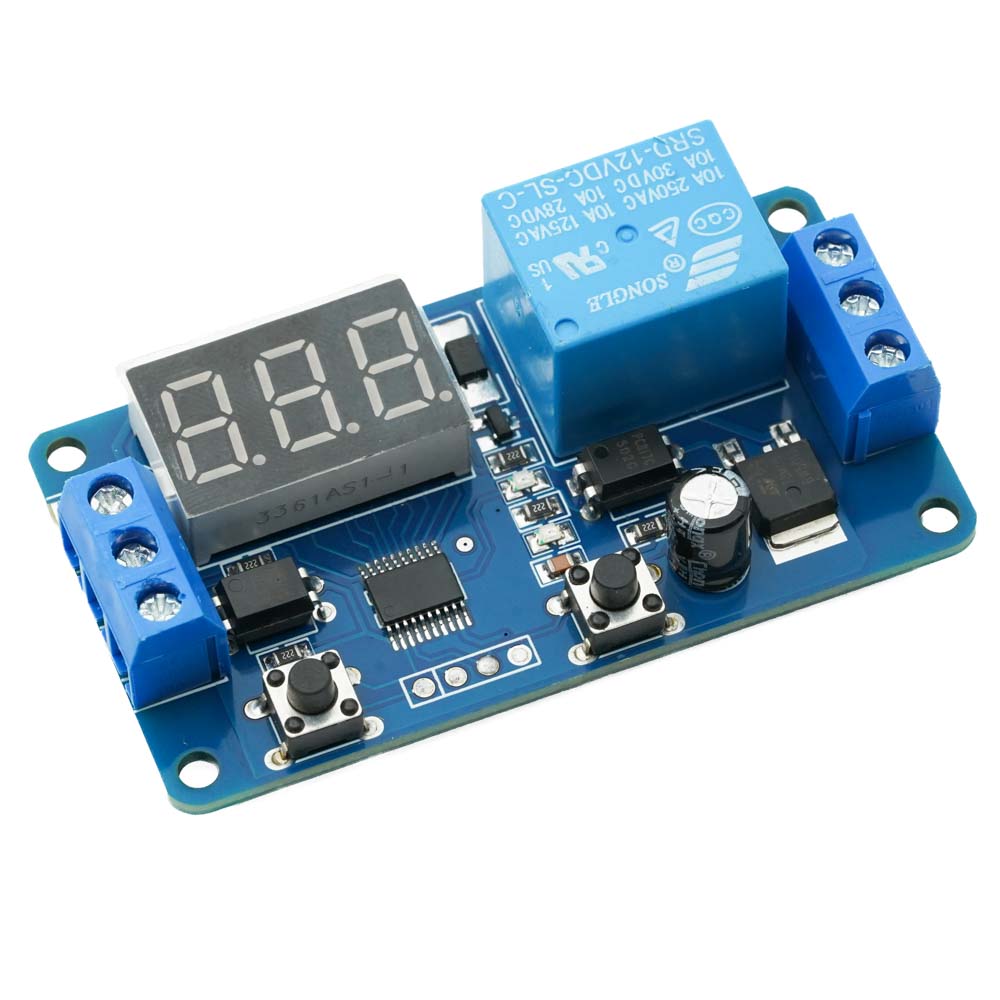

Moduulissa on LED-numeronäyttö ja vaihtokoskettimella varustettu relelähtö. Moduuli toimii 12 V käyttöjännitteellä, ja viivetoiminto voidaan käynnistää ulkoisella signaalilla.
Kun käyttöjännite kytketään, virran merkkivalo syttyy, mutta rele ei vielä aktivoidu. Normaalitilassa releen COM-napa on kytkeytyneenä NC-napaan. Kun moduuli saa ulkoisen liipaisusignaalin (3 - 24VDC), rele aktivoituu (releen COM-napa kytkeytyy NO-napaan) ja viiveen laskenta alkaa. Kun asetettu aika on kulunut, rele vapautuu (releen COM-napa irtoaa NO-navasta ja kytkeytyy takaisin NC-napaan).
Moduulissa on vähän virtaa kuluttava toimintatila; Vasenta painiketta pitämällä painettuna LED-numeronäyttö voidaan sammuttaa tai kytkeä takaisin päälle.
Moduulin tulo ja lähtö on varustettu optoerotuksella, joka parantaa häiriönsietoa ja toimintavarmuutta.
Käyttöjännite: 12 V DC
Mitat: noin 64 × 35 mm
Virrankulutus: valmiustilassa noin 12 mA, releen ollessa aktivoituna noin 50 mA
Releen kuormitettavuus: enintään 250 V AC / 5 A tai 30 V DC / 5 A

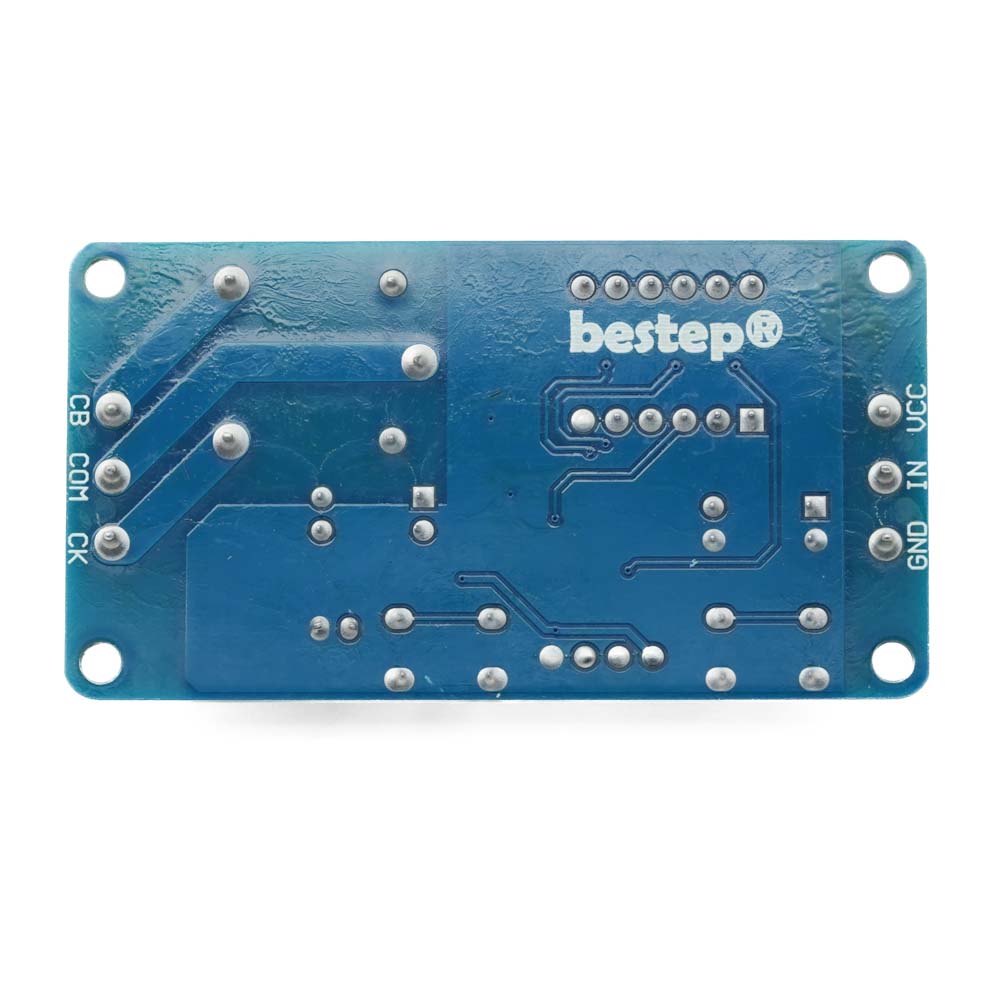

Kaikki liitännät ovat ruuviliittimillä. Liitäntöjen merkinnät:
- VCC: käyttöjännite +
- GDD: käyttöjännite miinus
- IN: liipaisusignaali (3-24VDC)
- COM: releen yhteinen napa
- NO: releen normaalitilassa irti kytkeytynyt napa
- NC: releen normaalitilassa kytkeytynyt napa
