ZK-502M 2 × 50 W Bluetooth-stereovahvistinmoduuli

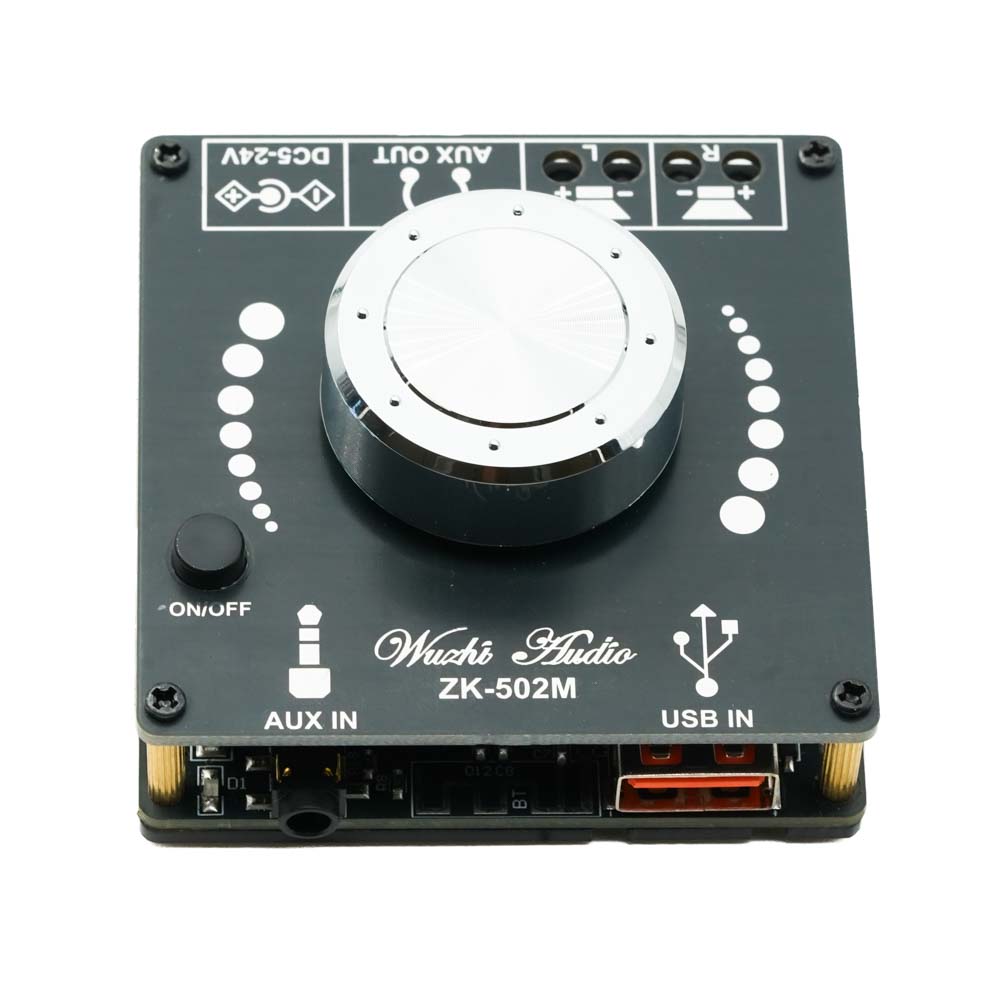

ZK-502M Bluetooth-stereovahvistinmoduulilla voidaan toteuttaa langaton stereoäänentoisto esimerkiksi DIY-kaiuttimiin, aktiivikaiuttimiin (käyttämällä moduulin audio output ulostuloa) ja muihin audioprojekteihin. Koottuna erittäin näppärän kokoinen laite; pituus 60mm, leveys 60mm ja korkeus 29mm.
- Malli ZK-502M
- 2-kanavainen stereovahvistin
- Soveltuu 4 - 8ohm kaiuttimille
- Lähtöteho enintään 2 × 50W
- Audiosignaali voidaan syöttää moduulille joko Bluetoothyhteydellä, 3.5mm stereo AUX-liitännän kautta, tai levyllä olevan USB portin kautta vaikkapa muistitikulta
- Kaiutinulostulo ruuviliittimillä
- Levyllä myös linjatasoinen aux ulostulo (3.5mm stereoplugille)
- Virransyöttö (8 - 24VDC) 2.1mm/5.5mm DC-liittimellä
- Moduulin mukana myös pohja- ja kansilevy kiinnitystarpeineen kevyttä kotelointia varten
- Maksimi ulostuloteho riippuu käyttöjännitteestä sekä käytettävien kaiuttimien impedanssista seuraavasti:
- 12VDC = 8ohm 12W+12W, 4ohm 20W+20W
- 15VDC = 8ohm 18W+18W, 4ohm 30W+30W
- 19VDC = 8ohm 30W+30W, 4ohm 45W+45W
- 24VDC = 8ohm 40W+40W, 4ohm 50W+50W
- Voidaan käyttää koti-, työpaja- ja DIY-audioprojekteissa
Todellinen lähtöteho riippuu käytettävästä virtalähteestä ja kaiuttimien impedanssista. Virtalähde ja kaiuttimet tulee mitoittaa moduulin teknisten vaatimusten mukaisesti ennen käyttöönottoa. Huomioi että käytettävän virtalähteen wattiteho tulee olla suurempi kuin kaiuttimiin ajettava teho.

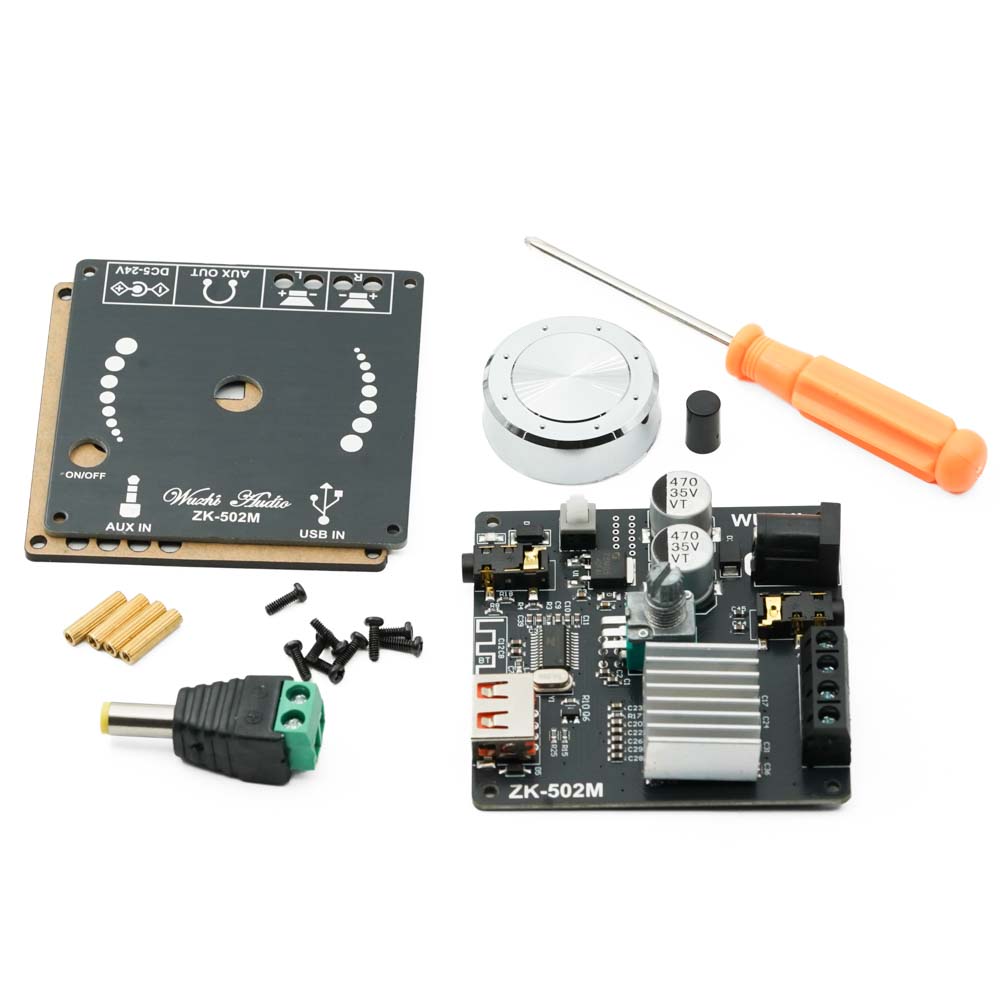

Kokoa vahvistinlevy seuraavien ohjeiden mukaisesti:
Aseta alempi kansilevy paikalleen.
Kiinnitä piirilevy (PCB) alempaan kansilevyyn M2×12-messinkisillä korokepylväillä.
Kiinnitä jäähdytyselementti piirilevyllä olevaan vahvistinpiiriin.
Aseta ylempi kansilevy paikalleen.
Kiinnitä kokonaisuus M2×7-ruuveilla.
Asenna nuppi potentiometrin akseliin ja painikkeen hattu kytkimeen.
