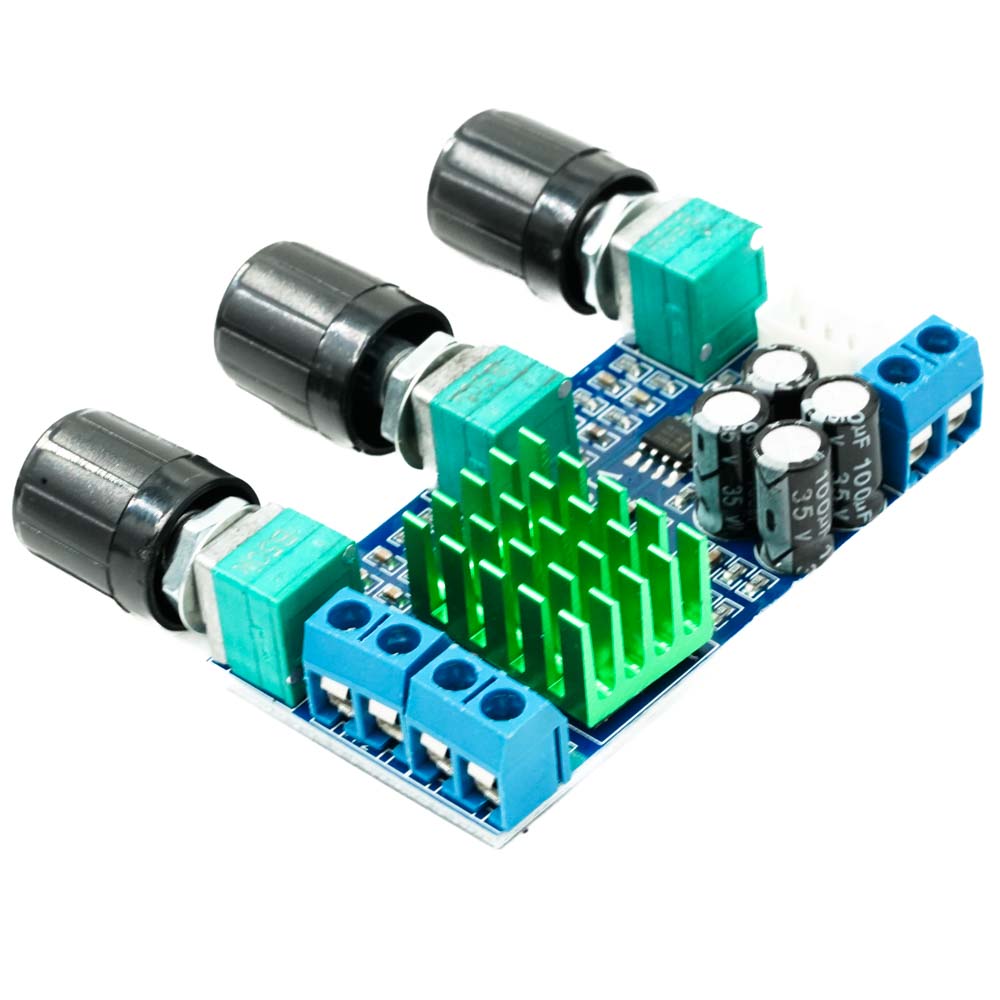

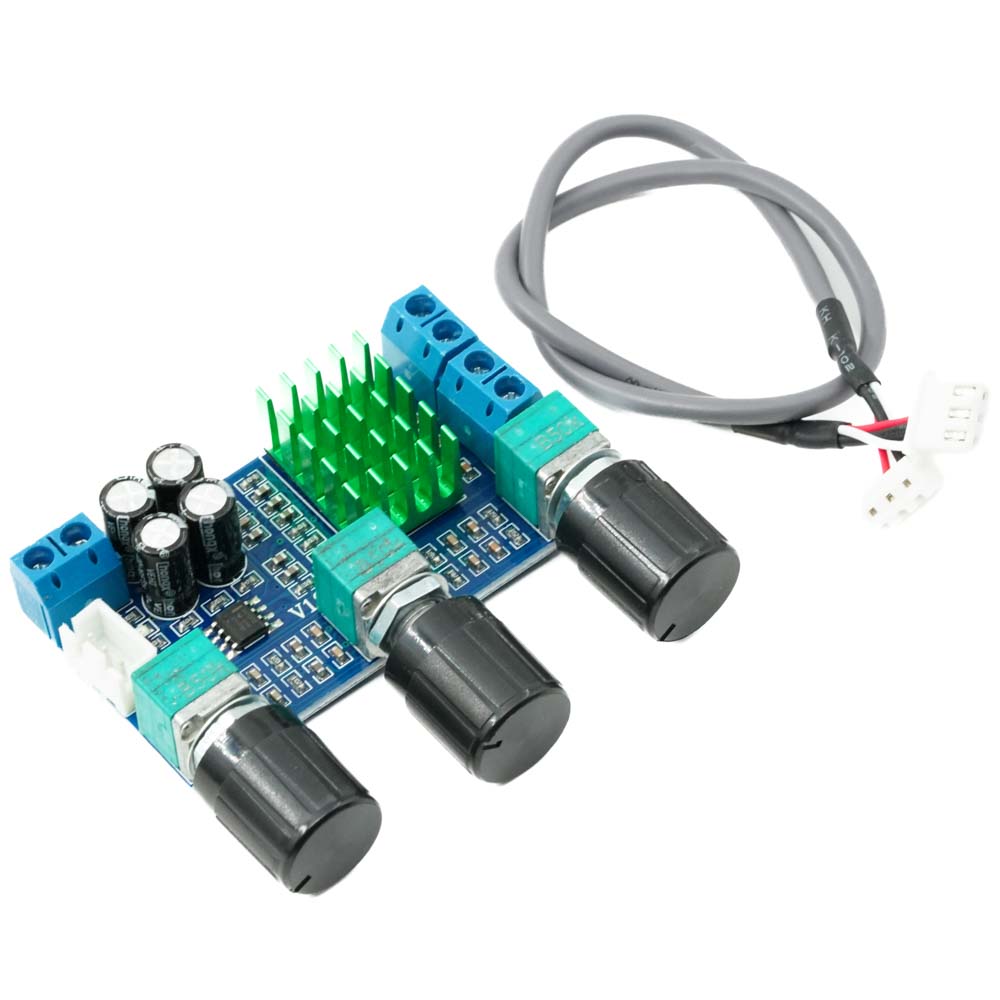

XH-M567 TPA3116D2 2 x 80 W digitaalinen vahvistinmoduuli
XH-M567 on TPA3116D2-piiriin perustuva kaksikanavainen D-luokan vahvistinmoduuli DIY-audioprojekteihin, aktiivikaiuttimiin ja erilaisiin vahvistinsovelluksiin.
- Perustuu TPA3116D2 D-luokan vahvistinpiiriin
- Kaksikanavainen stereolähtö
- Lähtöteho enintään 2 × 80 W
- Käyttöjännite 12–24 V DC
- Hyötysuhde yli 90 %
- Useita kytkentätaajuuksia ja AM-häiriöitä vähentävä PLL-oskillaattori

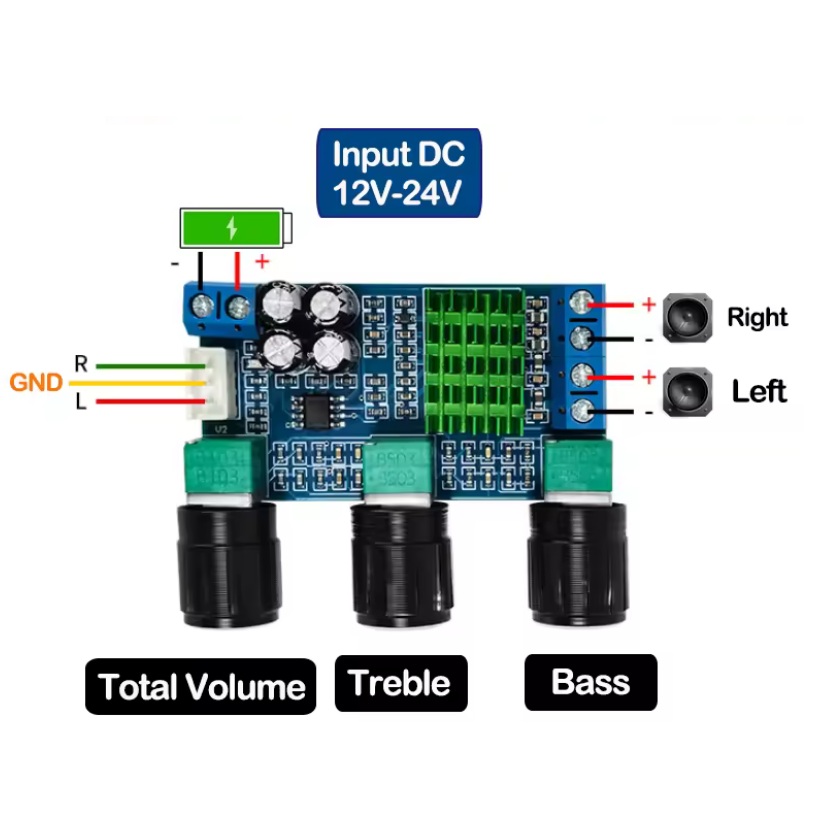

- Virransyöttö sekä kaiutinlähdöt ruuviliittimillä
- Piirikortin mitat 60 × 32 × 14 mm
- Paino noin 40 g
Huom. D-luokan pääteasteet on helppo rikkoa väärinkäytöllä. Kytke aina oikea kaiutinkuorma kaiutinliittimiin ennen kuin kytket virrat päälle. Varmista ettei liitokset pätki ja että käyttöjännite on sopiva ja sen polaritetti oikea.
Parhaan suorituskyvyn saavuttamiseksi virtalähde kannattaa sijoittaa riittävän etäälle vahvistinmoduulista sähkömagneettisten häiriöiden vähentämiseksi. Vakaa ja laadukas DC-virtalähde on suositeltava, ja muuntajapohjaisissa virtalähteissä muuntajan metallinen suojakotelo auttaa vähentämään häiriöitä.
