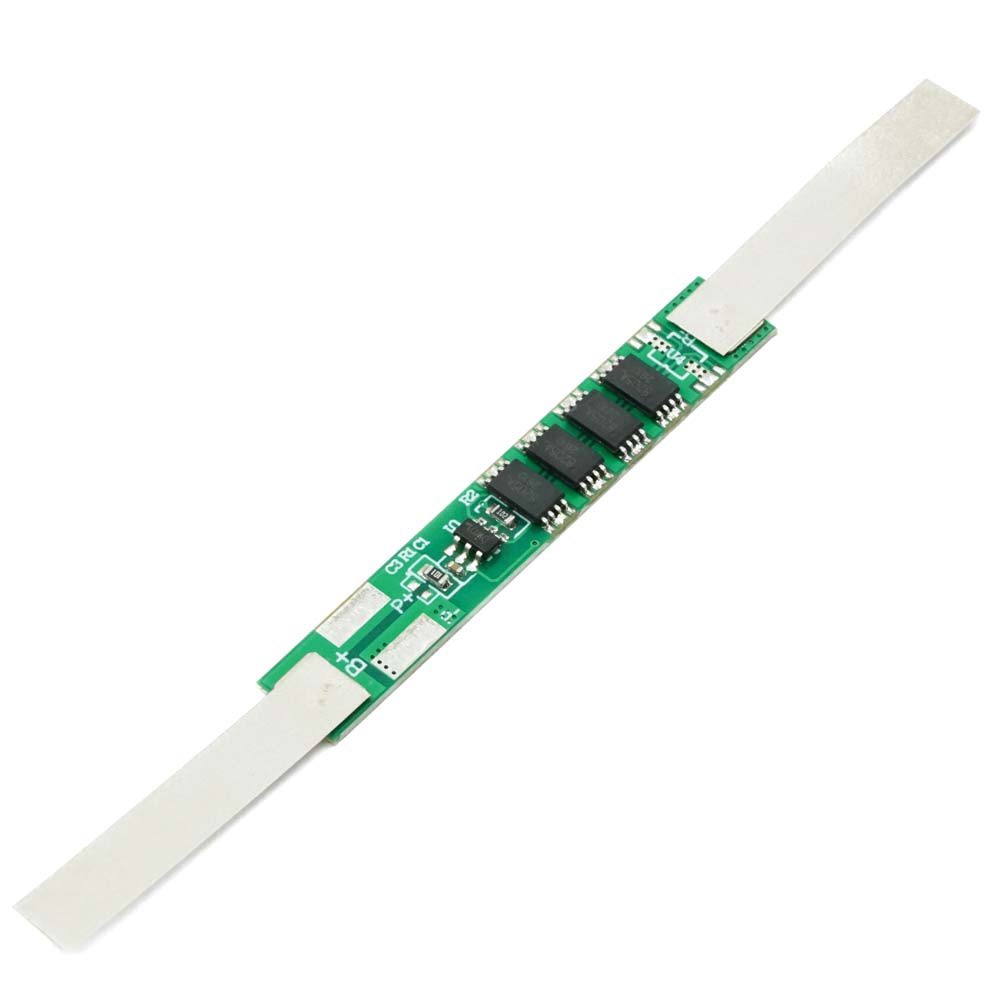

1S 3,7 V Li-ion -akun MOS suojapiirikortti
Kompaktia suojapiirikorttia voidaan käyttää yksikennoisten 3,7 V Li-ion-akkujen suojaukseen, kun akulle halutaan lisätä perussuojaus latauksen, purkauksen ja kuormituksen aikana.
- Soveltuu 1S 3,7 V Li-ion-akuille
- 1S / Yhden sarjaankytkentyn kennon / kennoston suojapiiri
- Max 6 A
- Suojaa akkua ylilataukselta
- Suojaa akkua ylipurkautumiselta, tunnistusjännite 2,0–2,1 V
- Sisältää ylivirtasuojauksen automaattisella palautumisella, tunnistusviive 10 mS.
- Sisältää oikosulkusuojauksen, joka palautuu kuorman irrotuksen jälkeen. Tunnistusviive 250 uS.
- Virrankulutus enintään 3 µA
- Käyttölämpötila-alue -20 – +40 °C
Suojapiirikortti sopii esimerkiksi pieniin akkukäyttöisiin elektroniikkaprojekteihin ja 18650-kennoihin perustuviin ratkaisuihin.
Ennen suojapiirikortin asennusta akun ja kennojen kunto tulee tarkistaa: jännite-eron tulee olla enintään 0,05 V, sisäisen resistanssin eron enintään 5 mΩ ja kapasiteettieron alle 30 mAh. Akut tulee kytkeä oikein, 18650-kennoissa suositellaan nikkeliliuskojen pistehitsausta.
