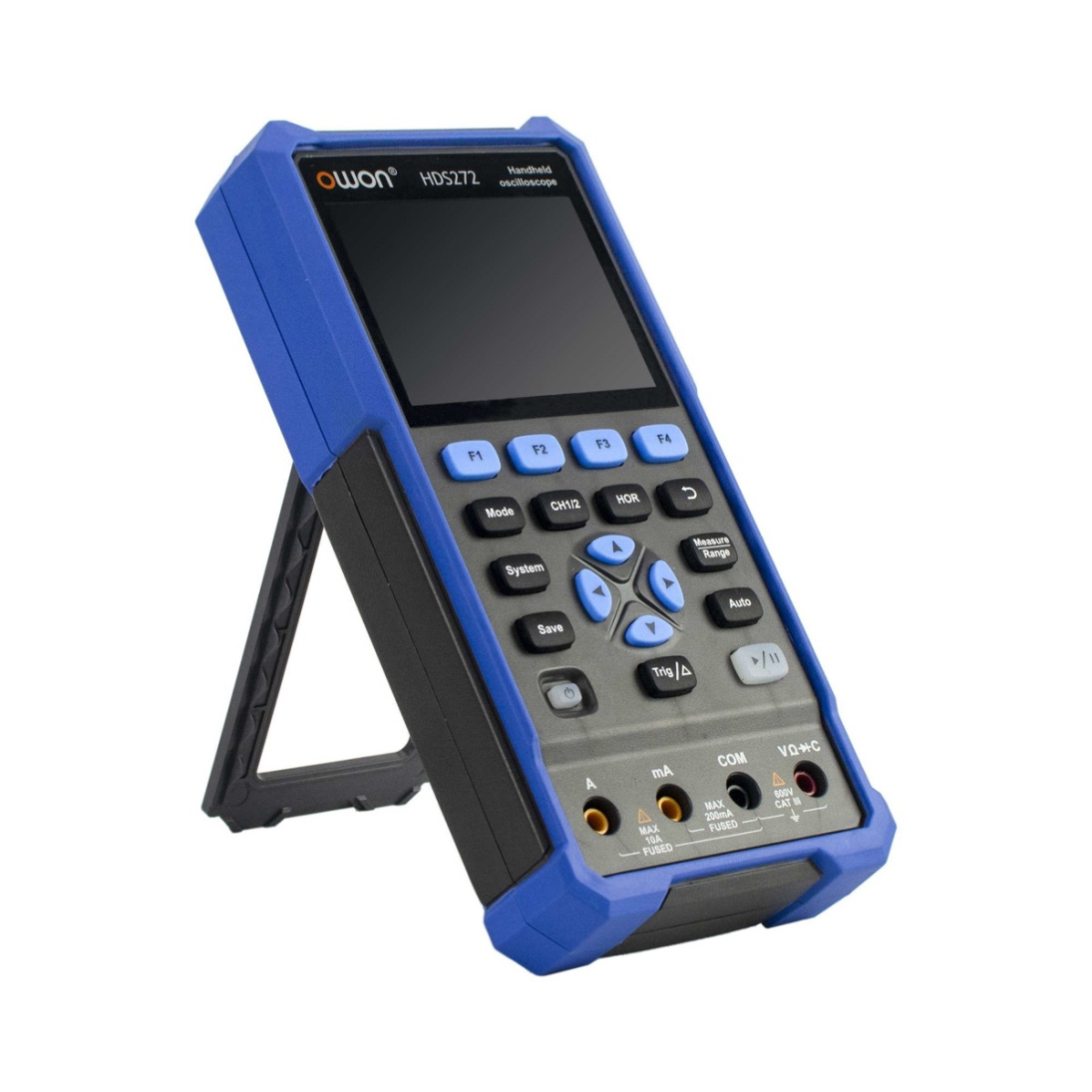

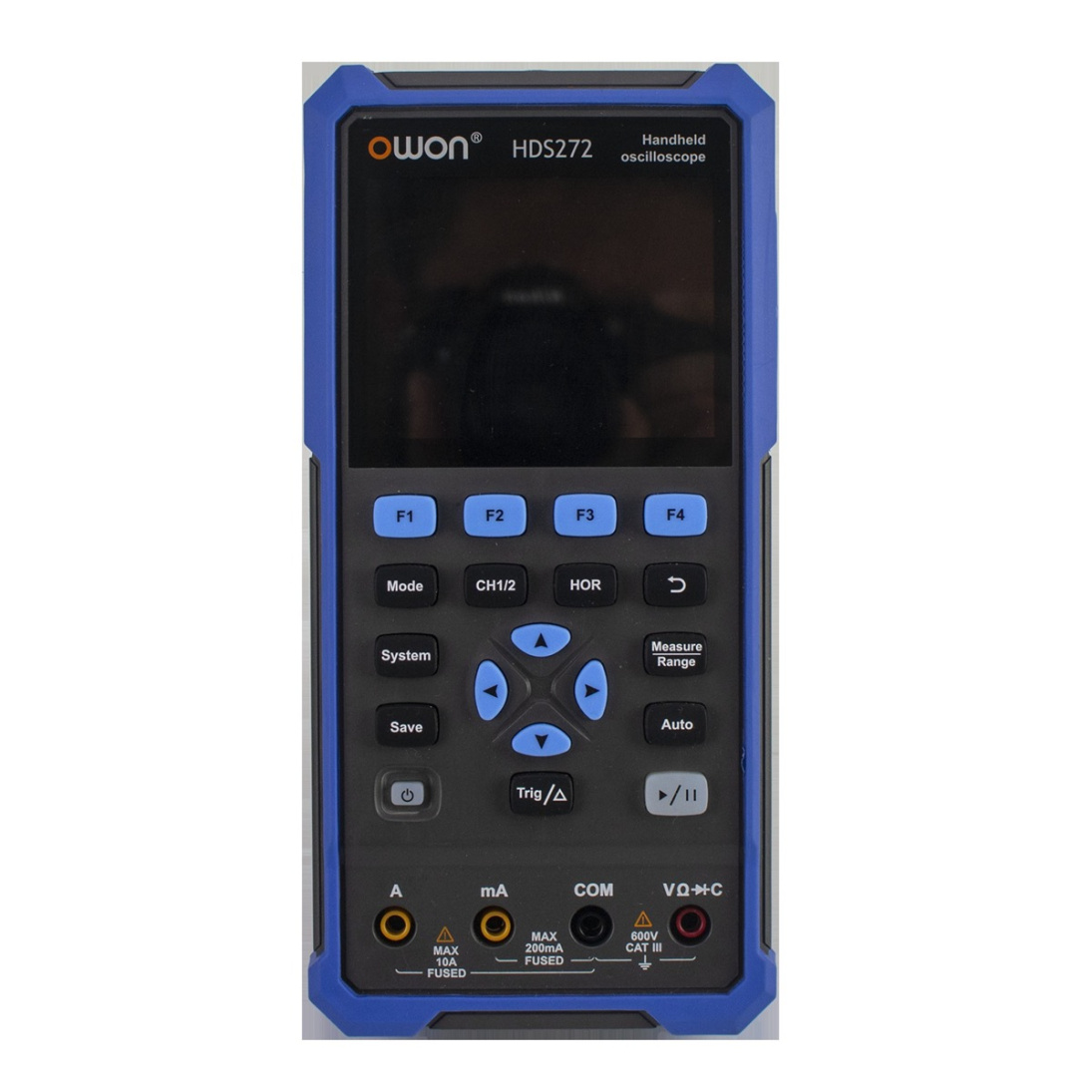

Owon HDS242S käsioskilloskooppi 40Mhz 2CH ja generaattori

Etusivu > Työkalut & juottaminen > Mittalaitteet

Owon HDS242S käsioskilloskooppi 40Mhz 2CH ja generaattori
Owon HDS242S käsioskilloskooppi 40Mhz 2CH ja generaattori
Owon HDS242S käsioskilloskooppi 40Mhz 2CH ja generaattori
Owon HDS242S käsioskilloskooppi 40Mhz 2CH ja generaattori
Owon HDS242S käsioskilloskooppi 40Mhz 2CH ja generaattori
Tuotekoodi
994-HDS242S
EAN
9900000331726
Saatavilla
0 kpl
Toimituskulut alk.
217,00 €
172,91 € ALV 0,00 %
kpl
Owon HDS242S monipuolinen oskilloskooppi, yleismittari ja generaattori pienessä koossa.

Specifications
Oscilloscope specifications
Sample rate 250 MSa/s (single channel)
125 MSa/s (dual channel)
Memory depth 8 kpts (single channel)
4 kpts (dual channel)
Vertical resolution 8 bit
Trigger types Edge
Waveform capture rate 10 000 wfms/s
Rise time ≤8 ns typ.
Vertical scale 10 mV/div - 10 V/div
Horizontal scale 5 ns/div - 1000 s/div
Measuring parameters (vertical) Vmax, Vmin, Vpp, Mean, Amplitude
Measuring parameters (horizontal) Period, Freq
Multimeter mode specifications
Specifications Range Accuracy (smallest range)
DC voltage 0.01 mV - 1000 V ±0.5% + 5
AC voltage 0.01 mV - 750 V ±0.8% + 5
DC current 10 μA - 10 A ±0.8% + 2
AC current 10 μA - 10 A ±1% + 5
Resistance 0.01 Ω - 100 MΩ ±0.8% + 3
Capacitance 1 pF - 2 mF ±3% + 10
Function generator mode specifications
Channels 1
Bandwidth 40 MHz
Amplitude 0.01 Vpp ~ 2.5 Vpp
Sample rate 125 MSa/s
Vertical resolution 14 bits
Waveform length 8 kpts
Frequency resolution 0.1 Hz
Waveform types sine, square, ramp, pulse, sinc, bessely, besselj, stair up, stair down, stair up-down, att alt, amp alt
Other modes Continuity, diode test
Display 20,000 counts (multimeter mode)
3.5" colour LCD (320 x 240)
Power supply 2x 18650 battery (approx. 6 hours)
Connectivity USB-C
Dimensions 198 x 38 x 96 mm LxWxH
Weight 600 g (without batteries)
For more information, please refer to the user guide which you can download below.

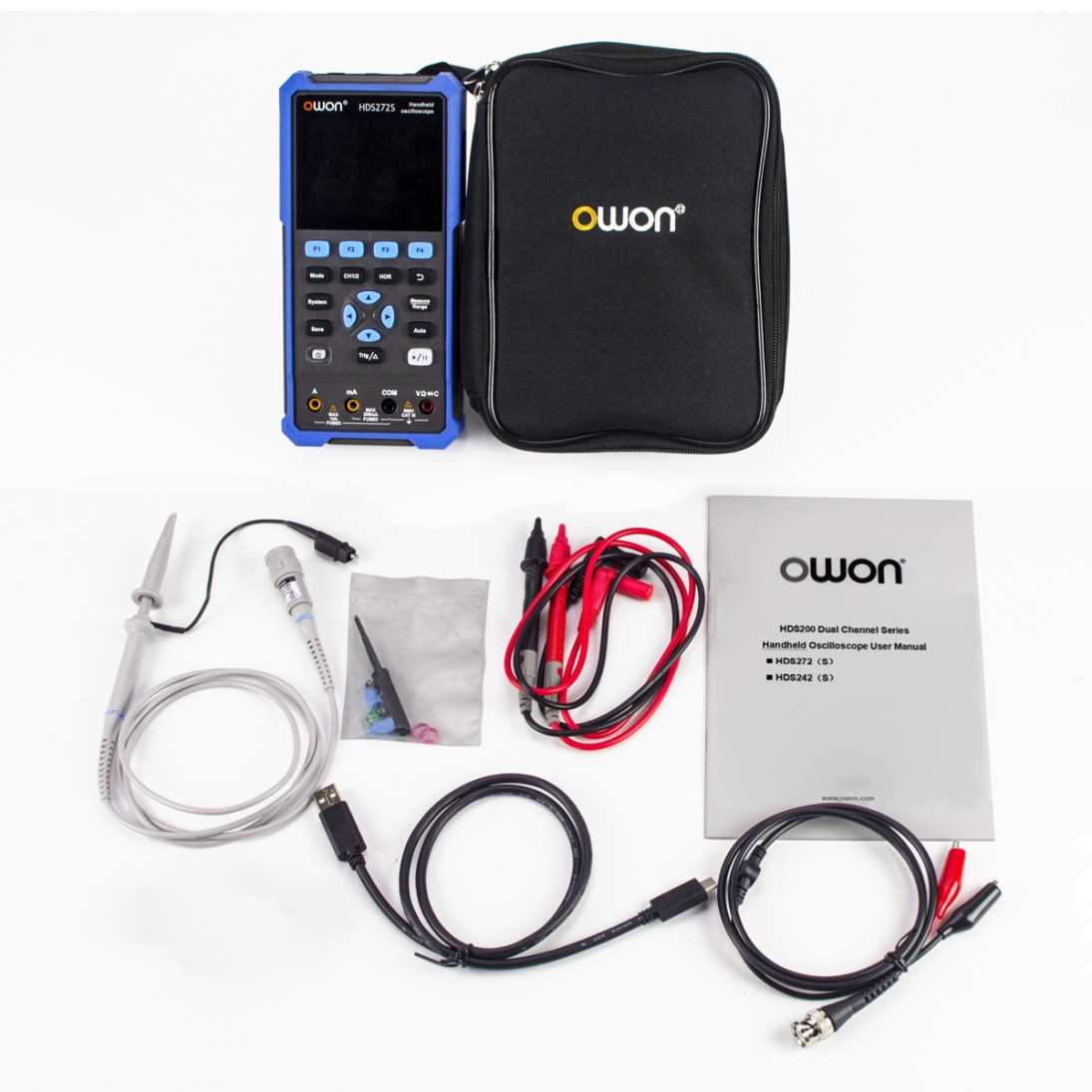

Accessories
The HDS242 comes by default with:

 2x 18650 batteries
 USB cable
 Set of test leads
 Probe
 2x BNC - alligator clips cable
 Power adapter
 Carrying pouch
