VD01 IR -lähestymiskytkin

Etusivu > Arduinot, moduulit jne > Liike- / etäisyys- / asentoanturit

VD01 IR -lähestymiskytkin
VD01 IR -lähestymiskytkin
VD01 IR -lähestymiskytkin
Tuotekoodi
MCF-060
EAN
0000000068802
Saatavilla
Saatavilla
Toimituskulut alk.
8,00 €
6,37 € ALV 0,00 %
kpl

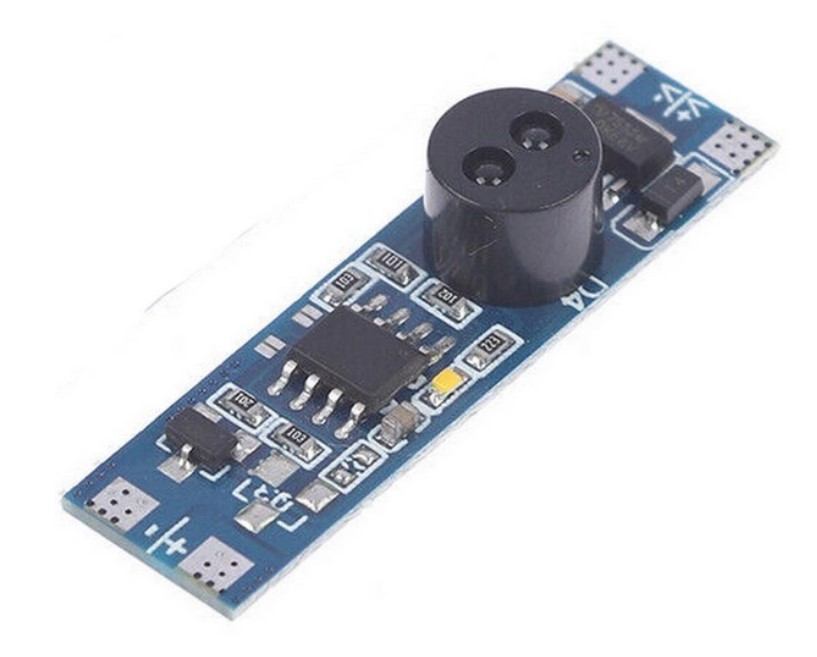

IR -lähestymiskytkin heijastusanturilla esim. LED nauhalle, releelle ym.

Pienikokoinen moduuli. Tästä saa koteloimalla kätevän pienen kytkimen, joka toimii viemällä esim. käsi tai joku esine lähelle anturia, jolloin liipaisu tapahtuu. Liipaisuetäisyys riippuu esineestä n. 6 - jopa 10 cm. Piirilevyllä oleva LED palaa silloin kun kytkin on OFF asennossa. Kestää virtaa 4A.

Tämähän on yhdenlainen lähestymiskytkin. Tällä voi sytyttää ja sammuttaa vaikkapa LED nauhaa, ohjata relettä jne ... Käyttöjännite 5 - 24VDC, maksimikuorma hetkellisesti 4A. Koko n. 10mm x 36mm.

Sormi / käsi "pyyhkäistään" anturin läheltä jolloin liipaisu tapahtuu. Maksimietäisyys riippuu mm. IR -valoa heijastavan materiaalin ominaisuuksista ja pinta-alasta. Kirkas hyvin heijasteleva pinta toimii parhaiten. Etäisyys n. 6 - 10 cm.

V+ ja V- padeihin kytketään syöttöjännite, + ja - merkkien puolelle kytketään kuorma (LED -nauha tms.)

Sisäänmenojännite on kutakuinkin ulostulojännite. Ulostulon + nastassa on koko ajan jännite. Kun moduuli liipaistuu, lähtöön kytketty LED -nauha syttyy, rele vetää tms.
