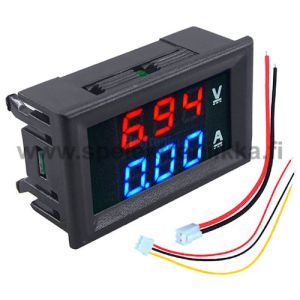

Digitaalinen paneelimittari samassa mittarissa V ja A näytöt + shunttivastus 50A. Kaksivärinen näyttö jännite = punainen, virta = sininen. Käyttöjännite 4 - 30VDC. Tämäkin on tarkoitettu pääasiassa arduinoprotoiluun ja labrakäyttöön henkilöille joilla on suuri elektroniikan osaamisen tieto ja taito, ei sovellu ammattikäyttöön eikä valmiin laitteen osaksi, hobby laatua tämäkin. Vaikka jännitealue yltää jopa 100V:iin tulee mittaria käyttää alle 48V jännitteillä.
Myymälän tiskiltä ostaessa minimi kpl hinta 0.50€, eli verkkokaupassa alle 0.50€ maksavat tuotteet maksavat myymälässä 0.50€ / kpl.
Digitaalinen paneelimittari samassa mittarissa V ja A näytöt + shunttivastus 50A
Main Page > Tools & soldering > Mittalaitteet
2 -napainen liitin on jännitemittaus piirilevyllä olevan shunttivastuksen yli.
3 -napainen liitin on käyttöjännite mittarille (Punainen), Maa (Musta), Keltainen (Jännitemittaus).
JOS KÄYTÄT SAMAA VIRTALÄHDETTÄ TOIMILAITTEEN KANSSA:
- Älä ylitä 30V jännitettä mittarille
- Virranmittauksessa älä kytke ohutta mustaa (maa) johtoa kolminapaisessa liittimessä mihinkään !
HUOM ! Virtamittauksissa suositellaan käytettäväksi erillistä virtalähdettä ! Erillistä virtalähdettä käytettäessä voi tietenkin suorittaa myös jännitemittauksia. Jos teet mittauksia samalla jännitteellä kuin toimilaitteessasi on, ÄLÄ YLITÄ 30V JÄNNITETTÄ. Äläkä kytke ohutta mustaa (maa) johtoa kolminapaisessa liittimessä mihinkään.
