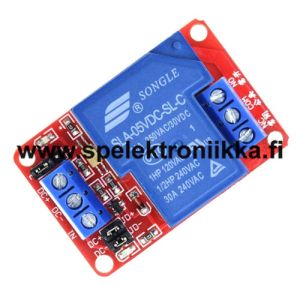

Relemoduuli relekortti 1-CH 5V / 30A

Relemoduuli relekortti 1-CH 5V / 30A. Punainen LED releen ohjaukselle vihreä LED ilmaisee käyttöjännitteen. Relettä voi ohjata alasmenevällä signaalilla eli esim. In ohjausnasta laitetaan GND nastaan tai vaikkapa 5V logiikalla alasmenevällä ohjauksella. Ohjauspinnissä on PNP transistori jonka kanta on vedetty käyttöjännitteeseen 1k vastuksella. Käyttöjännite 5 VDC. Rele Ei verkkojännitteen ohjaukseen, releen kärkien maksimivirrankesto resistiiviseen kuormaan erittäin lyhytaikaisesti jopa 30A max. Käytännössä 10ADC on jo paljon. Suositellaan alle 50 VDC jännitteille.

Description:

5V 30A 1-Channel Relay Module with Optocoupler H/L Level Triger
Module description:
30A relay module, normally open interface maximum load: AC 250V/30A, DV 30V/30A
Optical coupling isolation, driving ability is strong, stable performance;Trigger current is 5mA
Module can be set high level or low level trigger by the jumper
Power indicator light (green), relay status indicator light (red)
Module Size:50mm*33mm*24mm
Technical parameters:
Voltage version:5V
The static current:5mA
Working current:190mA
Trigger current:2-4mA
Module interface specifications:

DC+ : DC power supply positive pole
DC- :DC power supply negative pole
IN : signal triggering pin
JD+ : relay control voltage positive
JD- : relay control voltage negative
DC+ and JD+ shorted by jumper cap, DC- and JD- shorted with jumper cap, it is the same voltage between trigger terminal and relay control terminal
High and low level trigger mode selection.Jumper and L pin connection, IN pin is low level triggerJumper and H pin connection, IN pin is high level trigger
Normally closed pin (NC) : relay normally closed pin
Common pin (COM) : relay common pin
Normally opened pin (NO) : relay normally opened pin
Rated current of the interface is 16A
