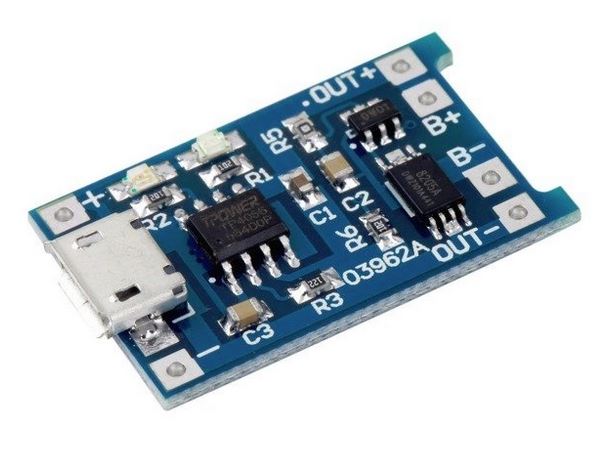

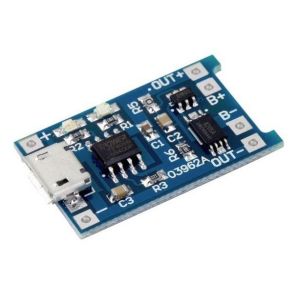

Litium ioni akun laturimoduuli 3.7V akulle 1A max latausvirta micro USB
Etusivu > Elektroniikka > Paristot ja paristopitimet
Litium ioni akun laturimoduuli 3.7V akulle (malleille 18650) 1A max latausvirta. Ei siedä ylijännitettä eikä virtojen väärinpäin kytkentää. Micro USB liitin. Suojaus IC piirilevyllä akun napojen puolella. Ylivirtasuoja (n. 3A) ja syväpurkaus esto (n. 2.5V). Tarkoitettu labraushommiin.

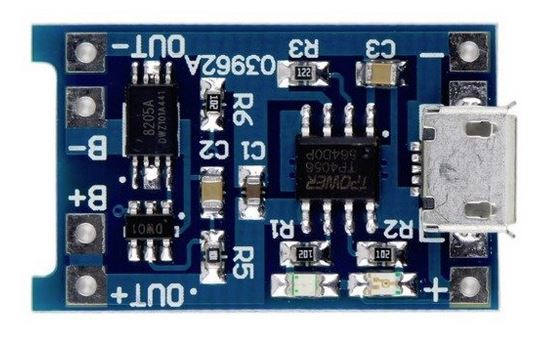

R3 on latausvirran määrittelemistä varten, sen arvoa suurentamalla saat pienennettyä latausvirtaa akkusi kapasiteetille sopivammaksi. Jos pienentelet vastusarvoa niin muista isontaa vastuksen tehonkestoa.
Netistä löydettyjä kuvia selventämään asiaa. Ei tietoa onko kytkis tai vastusarvotaulukko paikkaansa pitävä, mutta voisippa hyvinkin olla ainakin lähelle.
