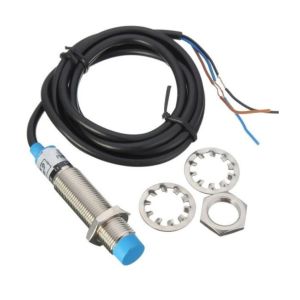

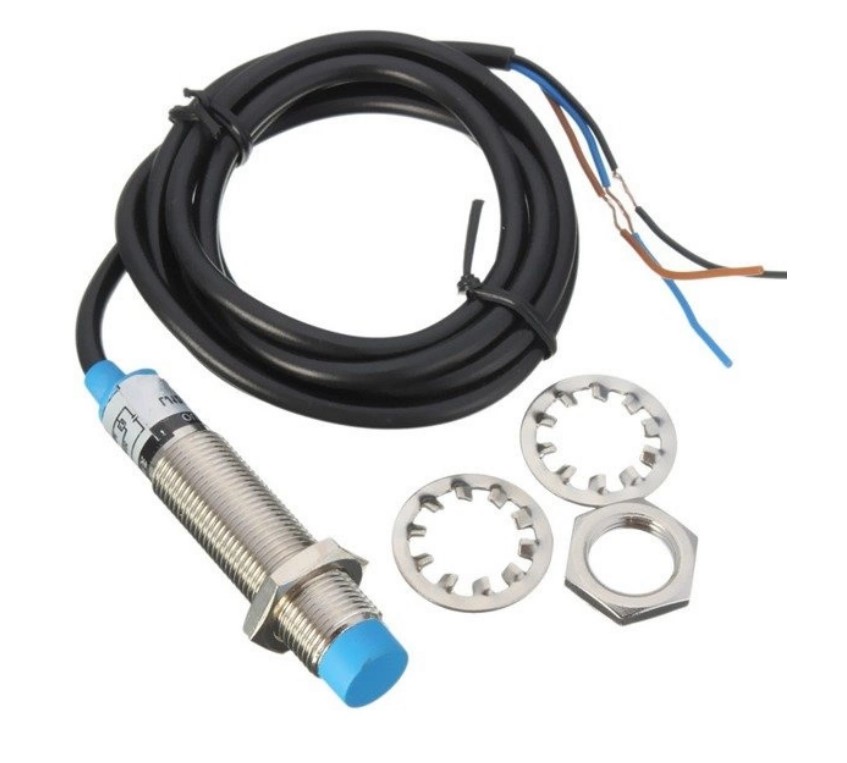

Induktiivinen lähestymisanturi NPN normally open lähtö. LJ12A3-4-Z/BX tai vastaava.
Käyttöjännite 6 - 36VDC
NPN lähtö 300mA max.
Tunnistusetäisyys 4 mm max. Tunnistus päädystä
Ulkokierre 12 mm, kiinteä n. 1 m johto, vapaa pää. LED palaa kun anturi tunnistaa esineen, LED on sammuneena kun tunnistusta ei ole.
BN = BROWN = RUSKEA = +
BU = BLUE = SININEN = - (maa)
BK = BLACK = MUSTA = OUT
Kuorma (rele) kytketään BN:n ja BK:n välille. Muista suojadiodi.
Huomio ehdottomasti käyttöjännitteiden kytkennän napaisuus. Virrankulutus "stand by" < 10 mA.
