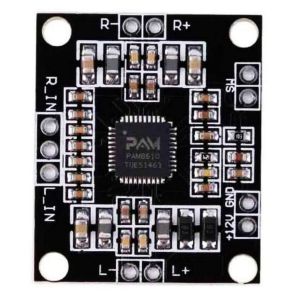

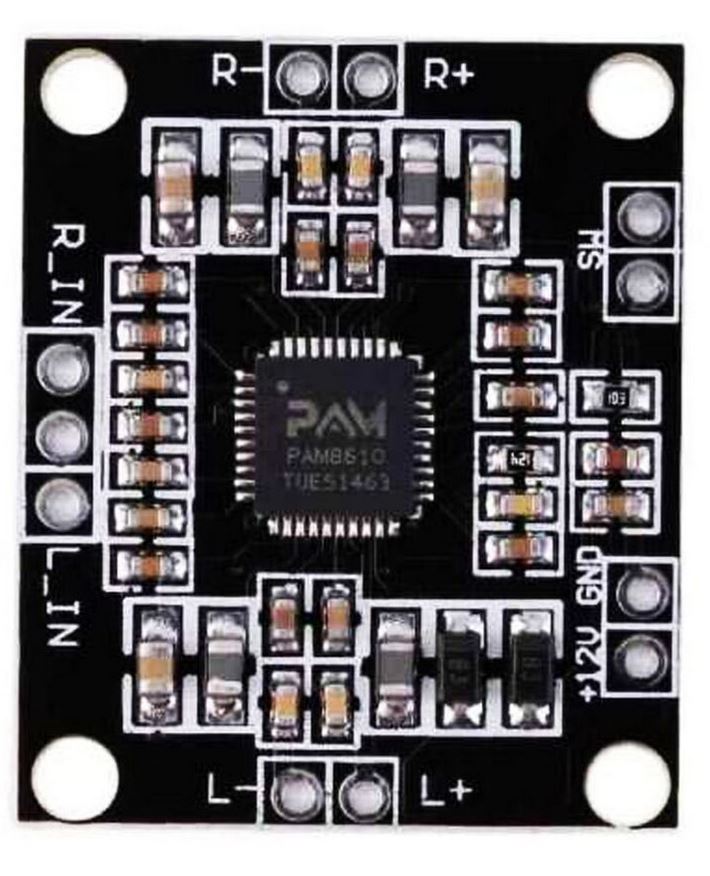

PAM8610 D -luokan vahvistinmoduuli 2 x 15W (10% THD/4ohm)

Etusivu > Arduinot, moduulit jne > Audio

PAM8610 D -luokan vahvistinmoduuli 2 x 15W (10% THD/4ohm)
PAM8610 D -luokan vahvistinmoduuli 2 x 15W (10% THD/4ohm)
PAM8610 D -luokan vahvistinmoduuli 2 x 15W (10% THD/4ohm)
Tuotekoodi
MFF-100
EAN
0000000241281
Saatavilla
Saatavilla
Toimituskulut alk.
8,00 €
6,37 € ALV 0,00 %
kpl

PAM8610 D -luokan vahvistinmoduuli 2 x 15W (10% THD/4ohm). Käytä jäähdytyslevyä. HUOM ! Muista kytkeä kaiuttimet paikoilleen ennenkuin laitat virrat päälle D -luokan vahvistinpiirin rikkoutumisvaara on suuri myös silloinkin jos kaiutinliitokset pätkii tms. D -luokan vahvistimien kanssa ole tarkkana ettet ylitä maksimi käyttöjännitettä etkä kytke vahingossa käyttöjännitettä väärinpäin. Jos et ole tottunut D luokan vahvistimien kanssa puuhastelija, älä osta, tämän saa rikki helposti pienellä väärinkäytöllä. Käyttöjännite 7 - 15 VDC (12V suositeltu) eikä missään tapauksessa yli 15 V, piiri särkyy jos käytät yli 15V jännitettä, ei siedä myöskään jännitteen väärinpäin kytkentää. Kaiuttimiksi 4 - 8 ohm.

VAATII PALJON TIETÄMYSTÄ ELEKTRONIIKAN KÄYTÄNNÖN KYTKENNÖISTÄ. TÄMÄN MODUULIN SAA HAJALLE VÄÄRÄLLÄ KÄYTÖLLÄ HELPOSTI !

Netissä runsaasti tietoa ko. moduulista.

Muistathan että kaikki digitaaliset vahvistimet käytettynä ilman suodatusta voi aiheuttaa häiriöitä RF -puolelle.

Technical data and product features

  • PAM8610 chip has thermal, over-current and short-circuit protection (Over Current, Thermal and Short-Circuit Protection)
  • Output power: 2x 10W(8Ω) 2x 15W(4Ω)
  • Frequency range: 20Hz-15kHz
  • Input impedance: 15K
  • Resting current: 20MA (with 12Vdc power supply)
  • Speakers: 10-100W
  • Output impedance: 4-8Ω
  • Harmonic distortion: <0.1%
  • Efficiency: 90%
  • SNR: 86%
  • PCB dimensions: 30 x 25mm
  • Recommended supply voltage: 12Vdc 2A (note that already at 12V the cube without additional heatsink/cooling can reach quite high temperature)
  • Recommended supply voltage range: 7V-15V

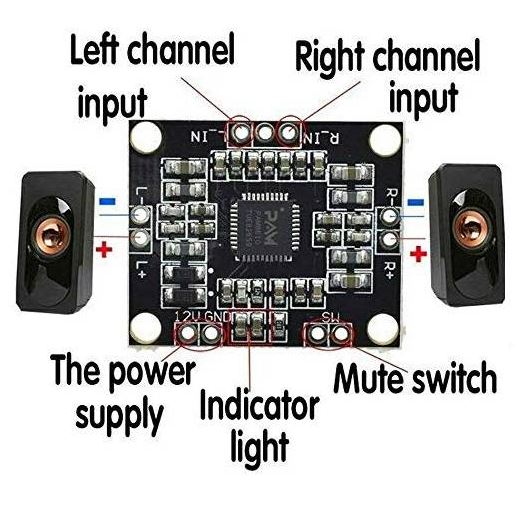

  • Pinout description:
    • +12V, GND - power supply
    • R-, R+ - output for right speaker
    • L-, L+ - left speaker output
    • R_IN, L_IN - inputs, ground inside
    • SW - amplifier off



tech
