Digitaalinen ohjelmoitava ajastin relelähdöllä 12V

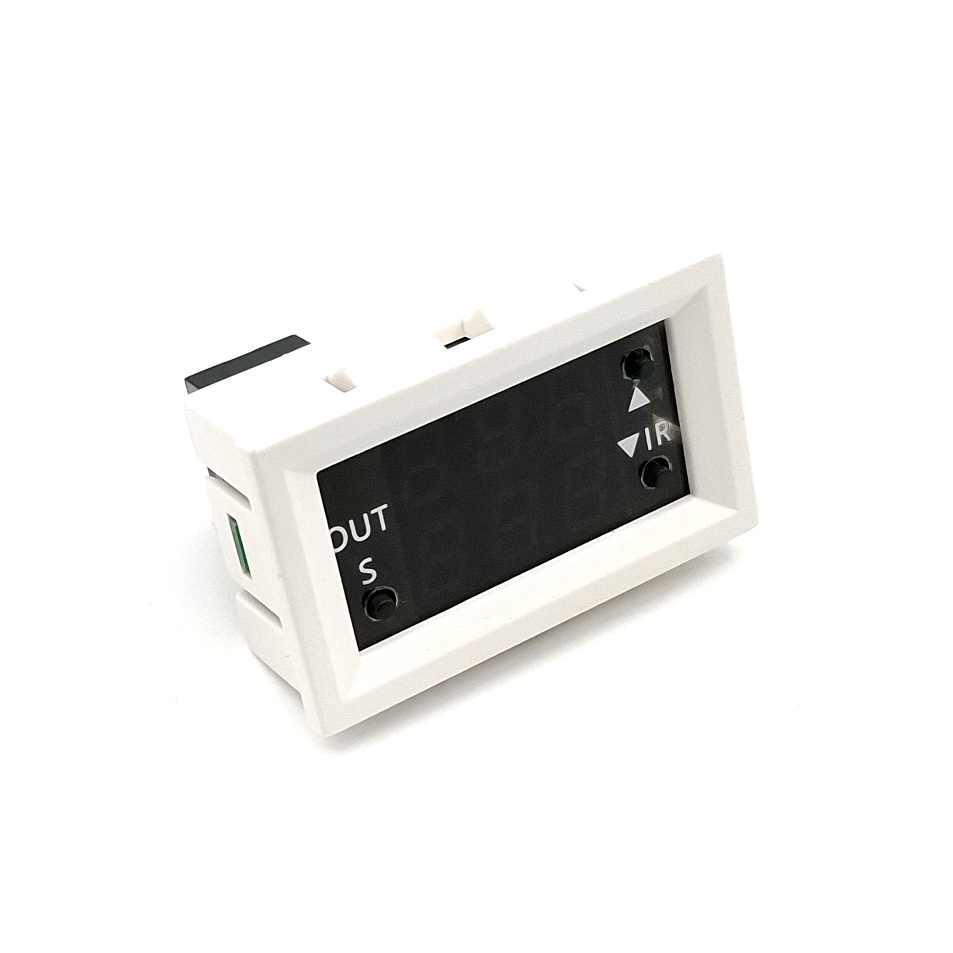

Digitaalinen ohjelmoitava ajastin 12V relelähdöllä, tyyppi T3230. Pienikokoinen paneeliasennettava ajastin sähköjen kytkentään ja katkaisuun pienoisjännitekytkennöissä.
Ei verkkojännitekytkentöihin. Releen virrankesto 10A.

Asennusaukon koko 40mm x 72mm.

Tuote on komponentti, ei valmis laite.

Ajastus / viiveen säätö voidaan tehdä välillä 1 s ... 999 h.

Ohjeet

1. Asetusten tallentaminen
   Kun olet muuttanut asetuksia, odota 6 sekuntia. Moduuli tallentaa asetetut arvot automaattisesti muistiin 6 sekunnin kuluttua.
2. T1-ajan asettaminen
   Paina SET-painiketta kerran siirtyäksesi ajan asetustilaan. Punainen LED alkaa vilkkua. Säädä T1-aikaa plus- ja miinuspainikkeilla.

3. T2-ajan asettaminen
   Kun T1 on asetettu, paina lyhyesti SET-painiketta uudelleen. Vihreä LED alkaa vilkkua. Säädä T2-aikaa plus- ja miinuspainikkeilla.

   Kun T2 on asetettu, paina SET uudelleen. Järjestelmä tallentaa asetukset automaattisesti. Voit myös olla painamatta mitään: noin 6 sekunnin kuluttua moduuli tallentaa asetukset automaattisesti muistiin.

4. Parametriasetuksiin siirtyminen
   Paina SET-painiketta pitkään siirtyäksesi parametrien asetustilaan. Valittavana on kaksi parametriryhmää: P0 ja P1.

   Lyhyt SET-painikkeen painallus vaihtaa P0:n ja P1:n välillä.

5. P0- ja P1-parametrien muuttaminen
   • P0 määrittää T1-ajastuksen aikayksikön.
   • P1 määrittää releen toimintatavan.
   • Arvoja muutetaan plus- ja miinuspainikkeilla.

P0 – T1-ajastuksen aikayksikkö

• P0-0: T1 ilmoitetaan sekunteina
• P0-1: T1 ilmoitetaan minuutteina
• P0-2: T1 ilmoitetaan tunteina

P1 – Releen toimintatila

• P1-0: Odota aika T1, jonka jälkeen rele vetää. Toiminto päättyy tähän.
• P1-1: Rele vetää aluksi, ja ajan T1 kuluttua rele vapauttaa. Toiminto päättyy tähän.
• P1-2: Odota T1 → rele vetää → odota T2 → rele vapauttaa. Toiminto suoritetaan kerran.
• P1-3: Rele vetää aluksi → odota T1 → rele vapauttaa → odota T2 → rele vetää. Toiminto suoritetaan kerran.
• P1-4: Odota T1 → rele vetää → odota T2 → rele vapauttaa → sama jakso toistuu jatkuvasti.
• P1-5: Rele vetää aluksi → odota T1 → rele vapauttaa → odota T2 → rele vetää → sama jakso toistuu jatkuvasti.

Paino: n. 40g
Asennusaukko; 72 x 40 mm
Käyttöjännite: 12VDC
Releen kärjet on normaalitilassa auki eli NO.
