UralTone All Octal SE Stereo vahvistinrakennussarja

Main Page > Kits > HIFI-vahvistinrakennussarjat

UralTone All Octal SE Stereo vahvistinrakennussarja
UralTone All Octal SE Stereo vahvistinrakennussarja
UralTone All Octal SE Stereo vahvistinrakennussarja
Product code
950-SE-ALL-OCTAL
EAN
9900000338428
Available
0 pcs
Delivery costs from
389,00 €
309,96 € VAT 0,00 %
pcs

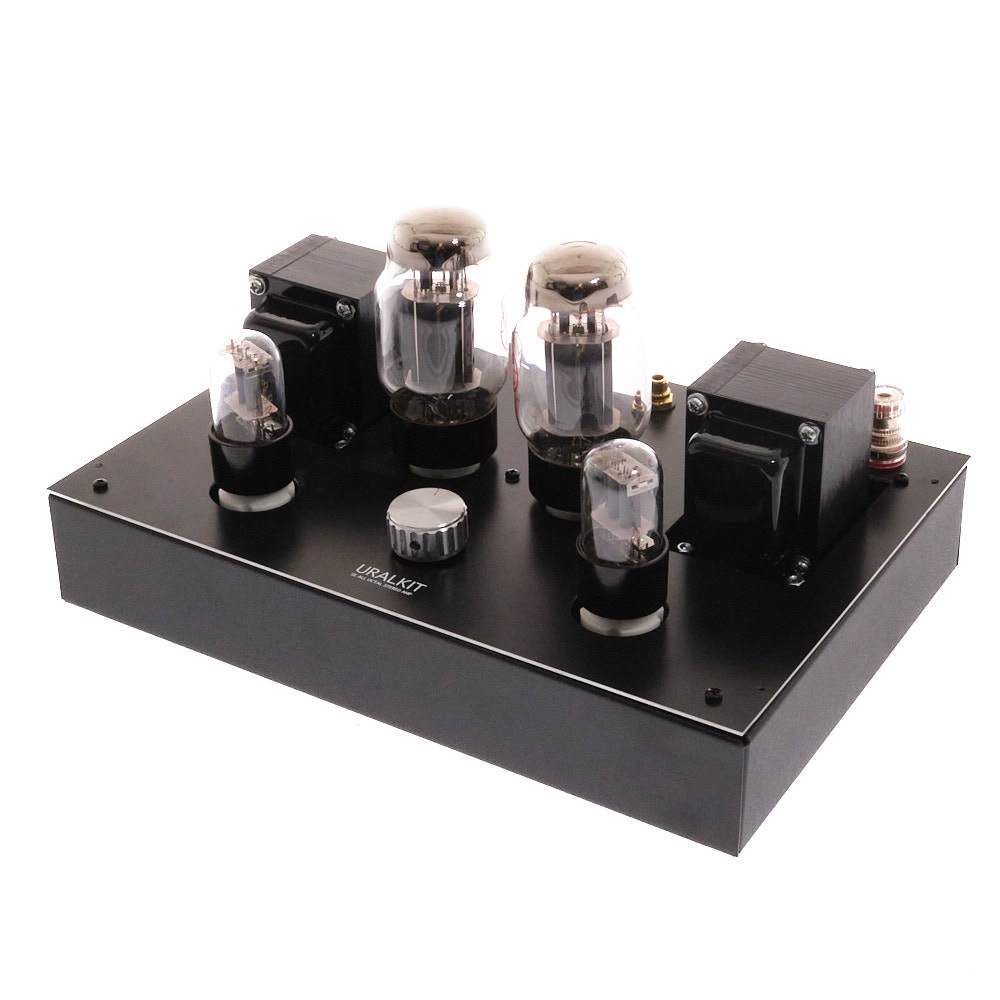

UralTone All Octal SE Stereo vahvistin on perinteinen Single Ended stereovahvistin modernilla virtalähteellä.

  • Perinteinen Single ended audiokytkentä
  • Perinteinen SE putkisoundi
  • Etuasteessa 6SL7 putket (6SN7 käy mutta vahvistus laskee - herkkyys pienenee)
  • Pääteasteeseen käy mm. EL34, KT77, KT66, 6550, 6L6, 6V6
  • Putkien käyttöjännite säädettävissä 200 - 320V
  • Maksimi ulostuloteho riippuu jännitteestä ja putkista.
  • THD+N 1W 0.3% (riippuu takaisinkytkennän voimakkuudesta)
  • Sisääntulon herkkyys säädettävissä 0.5 - 2V
  • Takaisinkytkentä säädettävissä
  • Ulostuloimpedanssi: 4 tai 8 ohm (valittava sisäisesti)
  • Moderni boost regulator virtalähde, joka mahdollistaa matalajännite sisääntulon verkkojännitteen sijasta
  • Double mono eli molemmille kanaville oma virtalähde
  • Käyttöjännite: 12VDC minimissään 7A
  • Virtalähteessä erittäin hyvä hyötysuhde

Mitä rakennussarja sisältää?

Hintaan sisältyy kaikki osat, jotka tarvitset rakentaaksesi toimivan vahvistimen paitsi ulkoista metallikoteloa ja virtalähdettä lukuunottamatta. Protoissa on käytetty tätä virtalähdettä:

https://www.spelektroniikka.fi/p27504-dc-virtalahde-12v-7a-84w-21mm-keskella-fi.html

Rakennussarja toimitetaan 6H9C / 6SL7 ja EL34 putkilla (tai vastaavilla). Potentiometrin nuppi voi olla eri näköinen kuin kuvissa. Prototyypin kuvissa pääteputkina on JJ KT66:t.

Ohjeet

Mukana toimitettaan osalista. Varsinaiset ohjeet löytyy täältä:

https://uraltone.com/blog/all-octal-rakennusohje/

Tekninen tuki

Huom. Tekninen tuki UralTonen tuen kautta:
orders@uraltone.com

Hintaan sisältyy sähköpostin välityksellä teknistä tuetta niin paljon kuin on tarves. Jos laite ei toimi oikein on yleisin syy väärä komponentti väärässä paikassa tai väärinpäin. Kannattaa ennen yhteydenottoa varmistaa, että kaikki osat ja johdotukset on varmasti asennettu ohjeiden mukaisesti.

Kenelle ja miksi?

  • Single ended -vahvistimet tarjoavat hyvin perinteistä ja harmonisesti miellyttävää putkisoundia. Jotain ihan muuta kuin mitä D-luokan modernit vahvistimet. Single Ended vahvistimessa ei tarvitse minimoida säröjä monimutkaisilla kytkennöillä, toisin kuin moderneissa vahvistimissa.
  • Koko rakenne on tehty piirilevylle, isoilla osilla: Tämä vahvistin on oikeasti helppo rakentaa. Johdotusta on vähän ja rakenne on selkeä.
  • Ei verkkokytkentöjä: Vahvistin toimii 12VDC virtalähteellä eli suoraa kytkentää 230V verkkoon ei ole. Moderneissa 12VDC hakkurivirtalähteissä on hyvät suojauspiirit (ylivirta-, oikosulku-, lämpösuoja) eli ulkoinen muuntaja pelastaa usein jos jotain vahvistimen sisällä hajoaa tai olet kasannut laitteen väärin.
  • Pienehkö ja kaunis! Erittäin tyylikäs ulkoasu, jota on helppo jatkojalostaa puukehyksellä tai puupäädyillä, sillä kaikki osat on kiinni kannessa.
  • Hyväksyy monenlaisia pääteputkia eli ns tube rolling on mahdollista ja helppoa (Jopa käyttöjännitettä voidaan säätää eli on mahdollista käyttää putkia, jotka toimii paremmin esimerkiksi 250V kuin 300V:lla).
