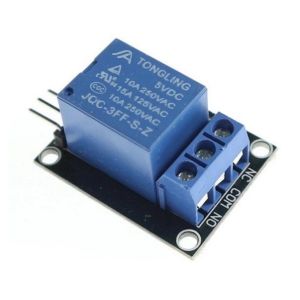

Relekortti relemoduuli piirilevylle 1 -CH 5V / 1 x vaihto

Main Page > Arduinos, modules, etc > Relay modules

Relekortti relemoduuli piirilevylle 1 -CH 5V / 1 x vaihto
Product code
MLC-010
EAN
0000000025065
Delivery costs from
5,00 €
3,98 € VAT 0,00 %
pcs

Relekortti relemoduuli piirilevylle 1 -CH 5V / 1 x vaihto. Käyttöjännite 5 VDC. Rele Ei verkkojännitteen ohjaukseen, releen kärkien virrankesto 10A max. Suositellaan alle 50 VDC jännitteille tämä ei ole valmis laite vaan komponentti, ei ammattikäyttöön vaan opetukseen, labrailuun jne ... Käyttöjännitteen ilmaisee LED. Lepovirta n. 5 mA, releen vetäessä n. 80 mA. Releen ohjaus tapahtuu 5V logiikalla kytkemällä signaali (S tai IN) pinni maahan (GND), eli kun signaali menee alas, rele vetää. (S tai IN) nastassa on piirilevyllä 1 kohm ylösvetovastus PNP transistorin kannalla eli ei tarvitse erillistä ylösvetovastusta, (S tai IN) nastan jännite ei saa ylittää 5 VDC. Pinniin + kytketään 5 VDC käyttöjännite ja pinniin - maa.
