Digitaalinen kappalelaskuri 5 -DIGIT magneettinen anturi

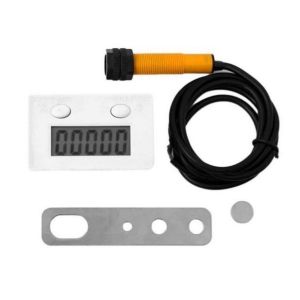

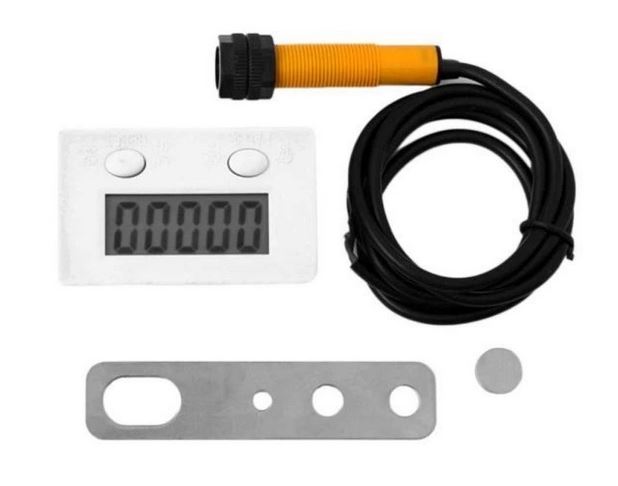

Tuote SDG24547. Digitaalinen kappalelaskuri 5 -DIGIT magneettinen anturi. Paneelimittari. Mekaanisen liikkeen havaitsemiseen ja laskentaan. Anturi reagoi magneetin läheisyyteen ilmaisuetäisyys n. 10 - 20 mm. Maksimitaajuus magneetilla joka ohittaa anturin noin 20Hz. Laskuri toimii 1.5V AA paristolla. Laskurin takan on rauta jonka saa irrotettua kun vaihtaa pariston, kyseisen raudan saa sitten myös suoristettua niin että voit ruuvata mittarin vaikka seinään. Mukana myös 1 magneetti ja lisäkiinnitysrauta.

Sisätiloihin. Hobby laatu monenmoisiin tapahtumien laskentaan, ei ammattikäyttöön vaikkakin kuvassa on kyllä kiinni tosi isossa koneessa. Anturin sisällä lienee reed -kytkin, emme ole tutkineet asiaa sen enempää. Kytkentävärähtelyjen vaimennus on varmaankin hoidettu anturissa tai itse mittarissa.

POWER: Paina ko. nappia n.1s, virta menee päälle, paina samaista nappia, virta menee pois päältä.
RESET: Paina ko. nappia noin 1s näyttö resetoituu nollaan.
Mittarin takana on myös RESET -liitin mihin voit kytkeä sulkevalla toiminnalla olevan potentiaalivapaan painonapin.
COUNT -liittimeen kytketään anturi, ruskea johto + liittimeen ja SININEN johto - liittimeen.
